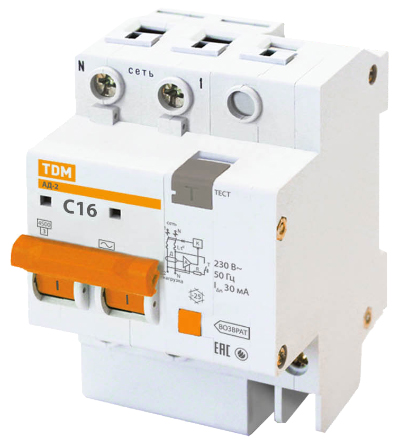

Дифавтомат АД-2 и АД-4 технические характеристики
Назначение АД-2 и АД-4
Повышение электробезопасности. Защита сетей от перегрузок и короткого замыкания. Эфективная защита людей от поражения электрическим током утечки, а также защита оборудования и электропроводки от перегрева при нарушении изоляции.
Преимущества дифференциальных автоматов АД-2 и АД-4
А-2 и А-4 сочетают в себе функции автоматических выключателей и дифференциальных выключателей (УЗО).
Выпускаются в двух- и четырехполюсном исполнении на номинальные токи от 16 до 63 А при отключающей способности 4,5 кА и дифференциальном токе отключения 30 мА.
Выбор время-токовой характеристики отключения в зависимости от нагрузки:
- Характеристика C (срабатывание в зоне свыше 5-10 ln) -
групповые цепи и бытовые нагрузки с умеренными пусковыми токами:
электроприборы, освещение, промышленное оборудование.
Технические характеристики TDM серии АД-2 и АД-4
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ |
| Соответствие стандартам | ТР ТС 004-2011, ГОСТ Р 51327.1-99 |
| Номинальное напряжение частотой 50 Гц, В | 23/400 |
| Номинальный ток, А | 16, 25, 32, 40, 50, 63 |
| Номинальный отключающий дифференциальный ток, mА | 30 |
| Номинальный условный дифференциальный ток короткого замыкания, А | 4500 |
| Рабочая характеристика при наличии дифференциального тока | AC |
| Время отключения при номинальном дифференциальном токе, с | ≤40 |
| Число полюсов | 2, 4 |
| Условия эксплуатации | УХЛ4 |
| Степень защиты выключателя | IP20 |
| Электрическая износостойкость, циклов В/О, не менее | 6000 |
| Механическая износостойкость, циклов В/О, не менее | 20 000 |
| Максимальное сечение подключаемых проводников, мм | Вход: 25 - для многожильного проводника, 35 - для одножильного проводника Выход: 16/25 - для многожильного проводника, 25/35 - для одножильного проводника |
| Наличие драгоценных металлов (серебро), г/полюс | от 0,15 до 0,22 |
| Масса, кг | 2-полюсные - 0,27; 4-полюсные - 0,5 |
| Диапозон рабочих температур, С | от -25 до +40 |
| Момент затяжки, H*m | 3 |
