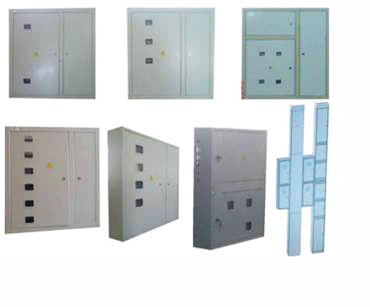

Щиты распределительные этажные, квартирные, освещения, аварийного освещения (ЩРЭ, ЩЭ, ЩК, ЩО, ЩАО)

Общая информация

Щитки этажные

Щитки этажные серии ЩЭ, ЩРЭ, УЭРМ предназначены для приёма и распределения электрической энергии напряжением 380/220В переменного тока с частотой 50 Гц в сетях с глухозаземлённой нейтралью, а так же для защиты линий от перегрузок и токов короткого замыкания, нечастых оперативных включений и отключений. Ввод линий электропитания в щитах производится без разрезания магистрали. Щиты устанавливаются стационарно в нишах на этажных площадках жилых домов, для монолитного строительства они могут выполняться навесного исполнения. В щитах монтируемых на первом этаже устанавливается автоматический выключатель для отключения стояка в случае проведения ремонтно-профилактических работ.

С точки зрения конструкции щиток представляет собой электрошкаф, разделенный на следующие отсеки:

  • Абонентский, куда имеют доступ жильцы, в котором установлены выключатели автоматические защиты групповых линий электроснабжения квартиры.
  • Учетный (Щит ЩЭ), куда имеют доступ только работники Энергонадзора, в котором установлены электросчетчики. При заказе допускается установка индукционных или электронных счетчиков.
  • Слаботочных устройств, в которых размещаются устройства телефонных, телевизионных и радиотрансляционных сетей.

Щитки этажные серии ЩЭ, ЩРЭ, УЭРМ должны соответствовать требованиям ТУ 3434-003-54349992-2013.

Щитки квартирные

Щитки квартирные ЩК предназначены для приёма и распределения электрической энергии напряжением 380/220В переменного тока с частотой 50 Гц в сетях с глухозаземлённой нейтралью, а так же для защиты линий от перегрузок и токов короткого замыкания, нечастых оперативных включений и отключений. В зависимости от конструктивного исполнения щитки могут устанавливаться как на стене, так и в нише. Аппараты и их номиналы могут зависеть от пожеланий заказчика.

Щитки осветительные

Щитки квартирные ЩО предназначены для приёма и распределения электрической энергии напряжением 380/220В переменного тока с частотой 50 Гц в сетях с глухозаземлённой нейтралью, а так же для защиты линий от перегрузок и токов короткого замыкания, нечастых оперативных включений и отключений (не более 6 раз в час).

В зависимости от конструктивного исполнения щитки могут устанавливаться как на стене, так и в нише. Аппараты их номиналы могут зависеть от пожеланий заказчика.

Щитки аварийного освещения

Щит аварийного освещения серии ЩАО предназначен для приема напряжения от гарантированного источника питания, автоматического включения и отключения аварийного освещения при исчезновении или появлении рабочего напряжения освещения, контроля напряжения и тока заряда (разряда) батареи.

Конструктивно щит аварийного освещения представляет собой сварное каркасное изделие из листового металла с размещенными внутри электрическими аппаратами. Щиты монтируются на вертикальной плоскости. Ввод кабелей осуществляется снизу или сверху через отверстия в съемных крышках, которые выполняются уже на месте монтажа.

ЩАО может быть подключен по двум схемам внешнего подключения:

  • Подключение к одному фидеру трехфазного напряжения 380/220V. Электропитание нагрузки обеспечивается при наличии напряжения на любой из фаз.
  • Подключение к двум-трем независимым фидерам однофазного напряжения 220V. Электропитание нагрузки обеспечивается при наличии напряжения на любом фидере. Нагрузка подключается к любому из шести автоматических включателей.

Условия эксплуатации на всю группу изделий

  • высота над уровнем моря - не более 2000 м;
  • температура окружающего воздуха от +1 до +40 С;
  • в закрытых помещениях; окружающая среда не взрывоопасна, не содержащая токопроводящей пыли, агрессивных газов или паров, нарушающих работу изделия.

Производство ЩРЭ, ЩЭ, УЭРМ, ЩК, ЩО, ЩАО

Мы готовы выполнить все необходимые работы по проектированию и производству электрощитового оборудования. Специалисты нашей компании как по индивидуальным, так и по типовым проектам. Мы самостоятельно подбираем и закупаем у наших поставщиков (ABB, Schneider Electric, Legrand, DKC и др.) все необходимые комплектующие.

Производство ЩО выполняется нами в соответствии с требованиями ТУ и ГОСТов. Надежность нашей продукции обеспечивается использованием передового европейского оборудования, высоким уровнем технического контроля качества.

Все изделия, производимые в компании Минимакс сертифицированы, о чем свидетельствует прилагаемая копия сертификата ТР ТС 004/2011. Кроме того, ЩО поставляются в комплекте с паспортом изделия и принципиальными схемами. Мы готовы обеспечить шеф-монтаж изготовленной продукции и предоставляем гарантию в 24 месяца с момента ввода в эксплуатацию, но не более 36 месяцев со дня изготовления при соблюдении условий хранения. Гарантия снимается в случае нарушения внутреннего монтажа изделия или снятия контрольных пломб.

Подать заявку на изготовление щитов вы можете во всех розничных магазинах «Электрик» и оптовых офисах продаж «Минимакс» или перейдя по ссылке. Наши менеджеры проконсультируют Вас по любому интересующему вопросу, связанному с проектированием и изготовлением распределительных пунктов. У вас есть возможность заполнить опросные листы и прикрепить к заявке при заказе щитов этажных и квартирных щитков, что поможет сократить время согласования вашего проекта.
