Установка монтажных коробок

Что такое монтажная распределительная коробка?

Монтажная коробка или подрозетник — это не просто пластиковый или металлический ящик, а устройство, которое предназначено для соединения и распределения проводов в электрических сетях. Она упрощает монтаж электропроводки и защищает соединения от внешних воздействий, таких как влага, пыль и механические повреждения.

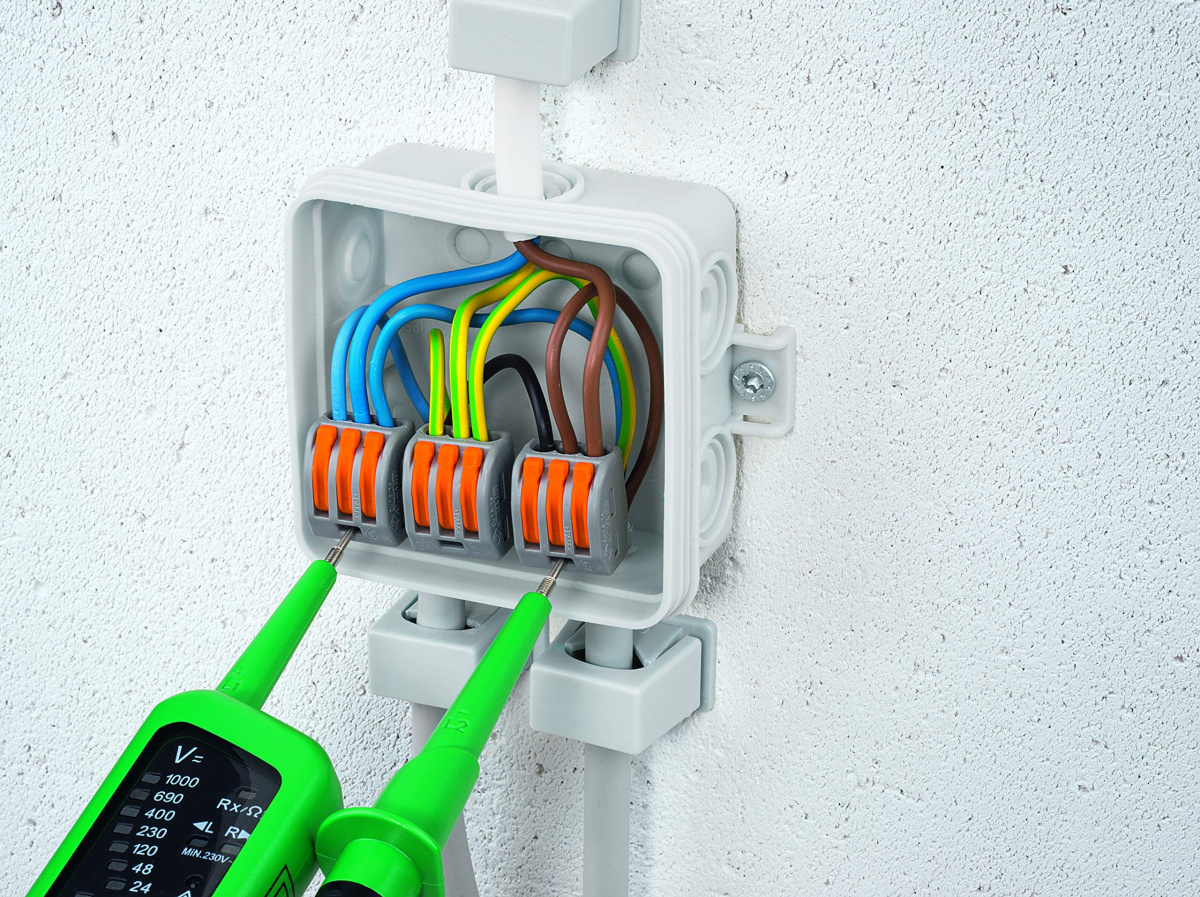

Коробка как правило выполнена из полимера или металла и оснащена крышкой, которая плотно закрывается. Провода внутри соединяются с помощью клеммных колодок, зажимов или скруток, это гарантирует надежность электрических контактов.

Для чего нужна?

Это элемент электросистемы, который обеспечивает как функциональность, так и безопасность электропроводки.

• Как мы уже выяснили, изделие безопасно и надежно соединяет кабель в электрической сети. Провода, идущие от источника питания (например, электрощита), соединяются с проводами, питающими различные потребители электроэнергии: осветительные приборы, розетки, выключатели или устройства автоматизации. Это упрощает монтаж электропроводки и позволяет легко распределять электричество по нужным направлениям.
• Электрические соединения защищены от механических повреждений. Это важно, если устройство применяется в помещениях с повышенной влажностью (например, в ванных комнатах, производственных цехах или на улице). Корпус предотвращает случайное прикосновение к кабелю, снижая риск поражения электрическим током.
• Изделие помогает минимизировать вероятность коротких замыканий и пожаров, поскольку соединения проводов находятся в закрытом и защищенном пространстве. Если возникает неисправность, коробка локализует возможное возгорание, предотвращая распространение огня по электропроводке. В результате электрическая сеть становится безопасной как для людей, так и для оборудования.
• При необходимости замены или модернизации электропроводки доступ к соединениям обеспечивается легко. Например, если нужно добавить новое устройство в сеть, электрик может открыть коробку и подключить дополнительные провода без значительных вмешательств.
• В распределительных коробках провода аккуратно уложены и разделены по группам, что предотвращает спутывание и облегчает работу с ними. Организованная проводка упрощает диагностику неисправностей, позволяя электрику быстро определить назначение каждого провода. В промышленных условиях это особенно важно, так как сложные системы требуют четкой структуры для минимизации ошибок при ремонте или обновлении.

Виды распределительных коробок

Устройства бывают разных типов, которые отличаются конструкцией, материалом и областью применения.

• Внутренние (встраиваемые) распределительные коробки. Из названия мы можем понять, что такие устройства монтируются внутрь бетона или бетонной стены, а также в полостях гипсокартона. Они используются в случаях, когда важно сохранить эстетический внешний вид помещения. Обычно изделия устанавливаются в специальных нишах или углублениях, которые закрываются крышками.
• Наружные (накладные) распределительные коробки. Применяется при монтаже проводки открытого типа, особенно на деревянных поверхностях. Эти изделия фиксируются на стенах с использованием саморезов или дюбель-гвоздей. Также накладные коробки можно устанавливать на потолке, комбинируя с проводкой скрытого типа, уложенной внутри стен.
• Коробки уравнивания потенциалов (КУП) – конструкции, которые соединяют проводку в промежутке между шиной заземления электрощита и проводящими элементами. Эти элементы проводят ток и доступны для касаний в повседневной жизни: стиральные машинки, горячий и холодный трубопровод, короб вентиляции из металлических сплавов. Основное назначение КУП — уравнять потенциалы между этими элементами, чтобы избежать разницы в электрическом потенциале. На сегодняшний день установка КУП популярна в новостройках на этапе предчистовой отделки, чтобы обеспечить дополнительную защиту и повысить уровень безопасности.

Отличия двухкомпонентных коробок от коробок с сальником

Несмотря на то, что оба устройства выполняют одну функцию – защиту электрических соединений, они имеют принципиальные различия в конструкции, уровне герметичности и области применения.

Коробки с сальником – стандартные монтажные коробки, в которых для герметизации используется сальник – специальное уплотнительное кольцо, плотно прилегающее к кабелю в месте его входа в коробку. Это уплотнение защищает внутренние элементы от попадания влаги, пыли и загрязнений. Такие модели обеспечивают базовый уровень защиты и часто применяются для установки в сухих помещениях или в местах, где нет экстремальных условий эксплуатации. Они подходят для внутренней проводки и в большинстве случаев справляются с задачей защиты при минимальной влажности.

Двухкомпонентные имеют иную конструкцию: они состоят из корпуса и крышки, которые обеспечивают плотное прилегание друг к другу за счет специально разработанной конструкции и материалов. Такая конструкция обеспечивает надежное уплотнение по периметру коробки, а не только вокруг кабеля. Эти коробки часто изготавливаются из материалов, устойчивых к воздействию окружающей среды, что делает их защищенными от влаги, пыли и других агрессивных воздействий. Это особенно важно для условий с высокой влажностью, запыленностью или для установки на улице, где стандартные модели с сальником могут не справиться с обеспечением долговременной герметичности.

Как установить распределительную коробку?

Чтобы приступить к выполнению электромонтажных работ, особенно встроенной проводки в помещении, следует заранее рассчитать нюансы и обозначить места для сборки. Исходя из этого создается схема с точным расположением каждого элемента электрической системы.

Далее переходим к следующему этапу – укладке конструкции до места. Для скрытой проводки нужно предварительно подготовить стены, выполнив штробление, а для открытой достаточно использовать кабельные короба. Наружные модели устанавливаются на высоте от десяти до тридцати сантиметров от потолка. Если вы используете скрытую проводку, то устанавливайте изделия так, чтобы крышки находились на одном уровне со стеной.

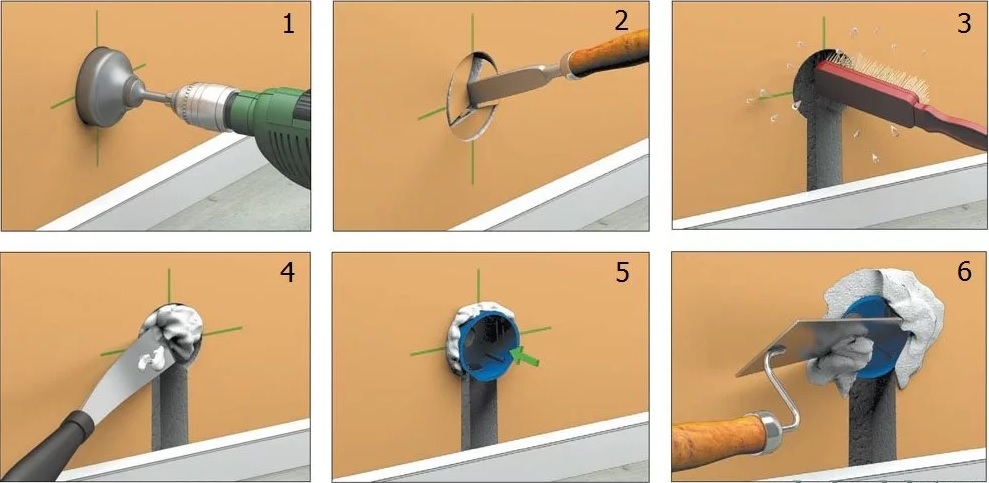

Корончатые насадки на перфоратор подходящего размера используют для установки монтажной коробки круглой формы. Затем в конструкцию заводят провода. Если отверстие получилось больше, чем требуется, устройство закрепляют с помощью дополнительных материалов: гипса, раствора.

Корпус встроенных моделей как правило оснащен метками, по которым вырезаются отверстия для кабельного канала. Через эти отверстия внутрь заводят пластиковые или гофрированные трубки с проводами.

При соединении проводов изоляцию снимают с небольшим запасом, чтобы обеспечить надежный контакт. Проводники соединяют с помощью пайки, опрессовки, клеммников или зажимов. Когда соединения выполнены и коробка закреплена, ее закрывают крышкой, после чего можно продолжить монтаж.

Стабилизаторы напряжения для защиты от перепадов

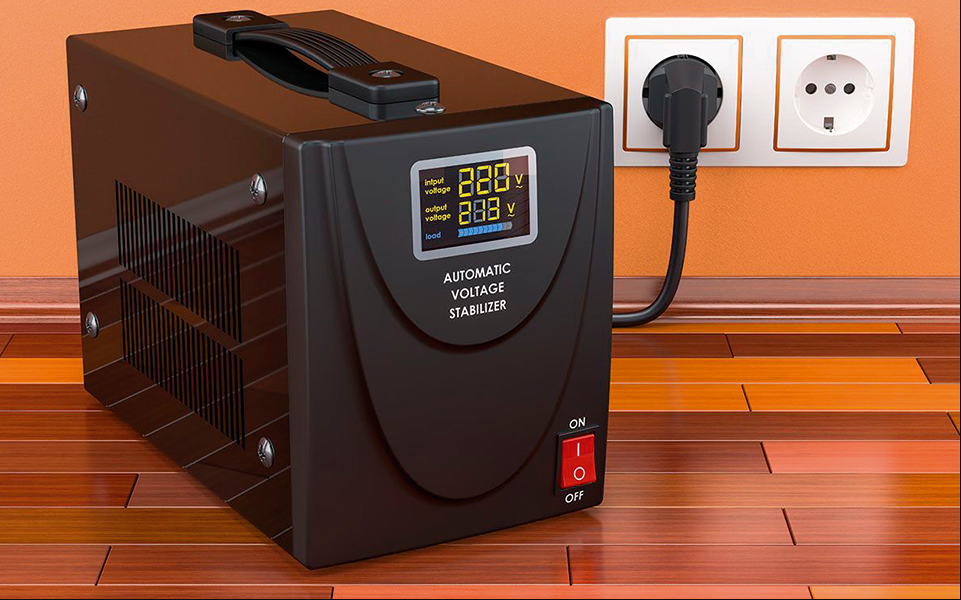

Стабилизатор напряжения – это устройство, предназначенное для автоматического поддержания стабильного напряжения в электросети, несмотря на перепады входного напряжения. Он защищает подключенное оборудование от повреждений, вызванных скачками напряжения, которые могут возникать по различным причинам. Например:

• Нестабильная работа электросети
• Включение и выключение мощных потребителей
• Погодные условия

Устройство подключается между источником электропитания (например, розеткой) и защищаемыми приборами. Работа заключается в том, чтобы измерять текущее напряжение в сети и автоматически корректировать его до нужного уровня.

Как работает стабилизатор?

Представьте, что напряжение в сети – поток воды по трубе. Иногда этот поток может быть слабым, а иногда – слишком сильным. Стабилизатор же играет роль регулирующего клапана, который автоматически открывается или закрывается, чтобы поддерживать постоянное давление воды. Стабилизатор функционирует на основе автоматической регулировки выходного напряжения. Прибор анализирует входное напряжение и, если это необходимо, увеличивает или уменьшает до заданного значения.

Заключение

Распределительная коробка — важный компонент электрической системы. Правильная установка обеспечивает бесперебойную работу сети и минимизирует риски. Совместно со стабилизаторами напряжения электросистема становится безопасной и долговечной, защищая оборудование и создавая комфортные условия для жизни.
