Типы и характеристики систем оповещения и управления эвакуацией

Чрезвычайная ситуация, например, пожар, является серьезным вызовом для любого здания и сооружения. Особенно остро стоит вопрос, если внутри находятся люди. Пожаробезопасность объектов обеспечивает ряд специальных технических систем. Они призваны быстро выявить источник возгорания, потушить пожар, предотвратить распространение огня. В числе первоначальных задач - оперативный вывод людей из тех зон, где существует угроза их здоровью и жизням. Для этого здания оснащают системами оповещения и управления эвакуацией.

Назначение СОЭУ

СОУЭ – это комплекс технических средств и мероприятий, направленный на обеспечение организованной эвакуации людей из помещений во время чрезвычайных и аварийных ситуаций. Он находится в тесной связке с автоматической пожарной сигнализацией (АПН) и запускается в автоматическом режиме, как только срабатывают пожарные извещатели. На случай отказа автоматики предусматриваются тревожные кнопки ручного включения.

Вначале людей, оказавшихся в ЧС, необходимо предупредить о риске. Затем – четко и ясно указать им маршруты передвижения. Важно быстро покинуть опасную территорию. Любой человек должен получить конкретное представление – как двигаться, куда идти.

Оповещатели устанавливают так, чтобы звуковые или голосовые сообщения услышали все, кому они адресованы. Необходимо исключить так называемые мертвые зоны. А сам текст объявлений должен быть максимально простым, понятным, корректным, направленным на подавление паники. Опыт подсказывает, что желательно учитывать психологию потенциально пострадавших лиц. Некоторый контингент предполагает особо внимательный подход. Например, это малыши или семьи с детьми, пенсионеры. Под угрозой могут оказаться люди со сниженным слухом или плохим зрением, ограниченные в передвижениях. Поэтому в состав системы рекомендуется включать указатели, ориентированные на них. Скажем, на рынке появились световые мигающие указатели (строб-вспышки), которые эффективно работают в местах, где могут находиться инвалиды по слуху, а также на площадках с высоким уровнем шума.

Таким образом, при проектировании СОУЭ требуется принять в расчет осложнения, которые могут возникнуть при массовой эвакуации людей, находящихся в стрессе.

Данные аварийные системы оборудуются на всех объектах, где характерно присутствие значительного количества людей:

• учебные заведения (детские сады, школы, колледжи, вузы);
• медицинские и лечебно-профилактические учреждения;
• зрелищные, культурно-исторические;
• спортивные и физкультурно-оздоровительные (стадионы, бассейны, фитнес-центры);
• предприятия торговли, общественного питания, бытового обслуживания населения;
• административные учреждения;
• сфера транспорта (вокзалы, аэропорты);
• производственные площадки.

Типы СОУЭ

Площадь, вместимость и функциональные возможности здания выступают одними из основных признаков, согласно которым классифицируют системы оповещения и эвакуации. Кроме того, учитываются:

• способ подачи сигнала;
• способ управления элементами;
• деление на зоны;
• площадь пожарного отсека;
• категория здания по взрыво- и пожароопасности.

Для определения типа СОУЭ следует руководствоваться официальными нормативными документами, в первую очередь, ГОСТ Р53325-2012, Р59639-2021 для вновь вводимых зданий и НБП 104-03 для объектов, введенных в эксплуатацию до 2009 года.

Всего существует пять категорий.

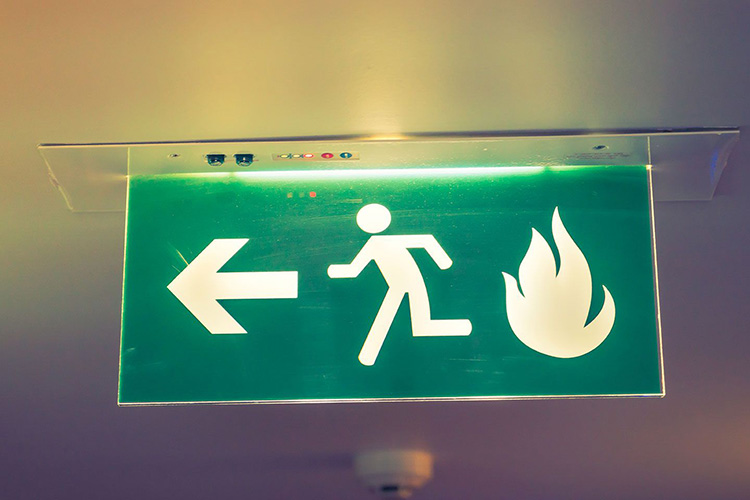

СОУЭ первого типа – с самой простой структурой. Она предусматривает звуковое и световое оповещение в пределах одной зоны. Комплектуется сиренами, тонированными сигналами, световыми табло «Выход» и указателями «Направление движения».

СОУЭ второго типа – аналогичны по комплектации, рассчитаны на две и более зоны.

Аварийные системы 1-го и 2-го типа устанавливаются в небольших зданиях. Например, в двухэтажных детских садах на 150 мест, школах, где обучаются до 350 детей, общежития и отели (не выше 3-х этажей) на 50 человек.

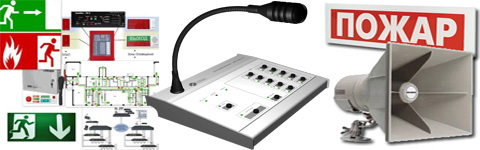

СОУЭ третьего типа – в дополнение к звуковым сигналам и световым указателям вводится речевое оповещение. Заранее записанные голосовые сообщения подаются через динамики. В состав включается прибор управления, реагирующий на аварийные импульсы и подающий команды включить оповещатели. Он контролирует целостность шлейфов, исправность электросети, интеграцию с автоматической установкой пожаротушения (АУПТ).

СОУЭ четвертого типа – набор оборудования еще шире. Если в комплексах предыдущей категории селекторная связь с диспетчерской возможна, но необязательна, то здесь она является обязательным пунктом. Информацию люди получают из голосовых объявлений. Для каждой зоны здания заготавливается отдельный текст. Размещаются световые таблички «Выход» и указывающие пути эвакуации. Могут вводиться блоки коммутации, усиления сигнала, акустические комплексы.

СОУЭ пятого типа – наиболее сложная структура. Объект поделен на зоны, куда транслируются индивидуальные речевые сообщения. В эти тексты по ходу дела могут вноситься поправки, например, о корректировке путей движения. Световые указатели также обладают функцией изменения смыслового значения по команде диспетчера. Такой подход позволяет исключить столкновение потоков людей и возникновение паники. Обязательны функции питания и управления всеми типами оповещателей и электромагнитными замками аварийных выходов. Пожарный пост осуществляет единую координацию действий.

Принципиальным отличием СОУ 3-го, 4-го и 5-го типов является исключение «человеческого фактора». Это полностью автоматизированные комплексы. Роль персонала в активации и управлении защитными системами сведена к минимуму. Все ключевые задачи выполняет автоматика.

Следует подчеркнуть, что любая СОУЭ должна сохранять полную работоспособность при нарушениях подачи питания с линий электроснабжения. В таких ситуациях она автоматически переключается на автономное питание, а после ликвидации проблемы возвращается в штатный режим.

В качестве примера данного оборудования приведем продукцию российского предприятия «Элтех-Сервис», которое занимается производством систем речевого оповещения около 30 лет.

Разработана широкая линейка технических средств, начиная от элементов СОУЭ первого типа до многозональных систем. Выпускаются следующие серии:

• Молния;
• Соната;
• Гром;
• Флейта;
• Октава.

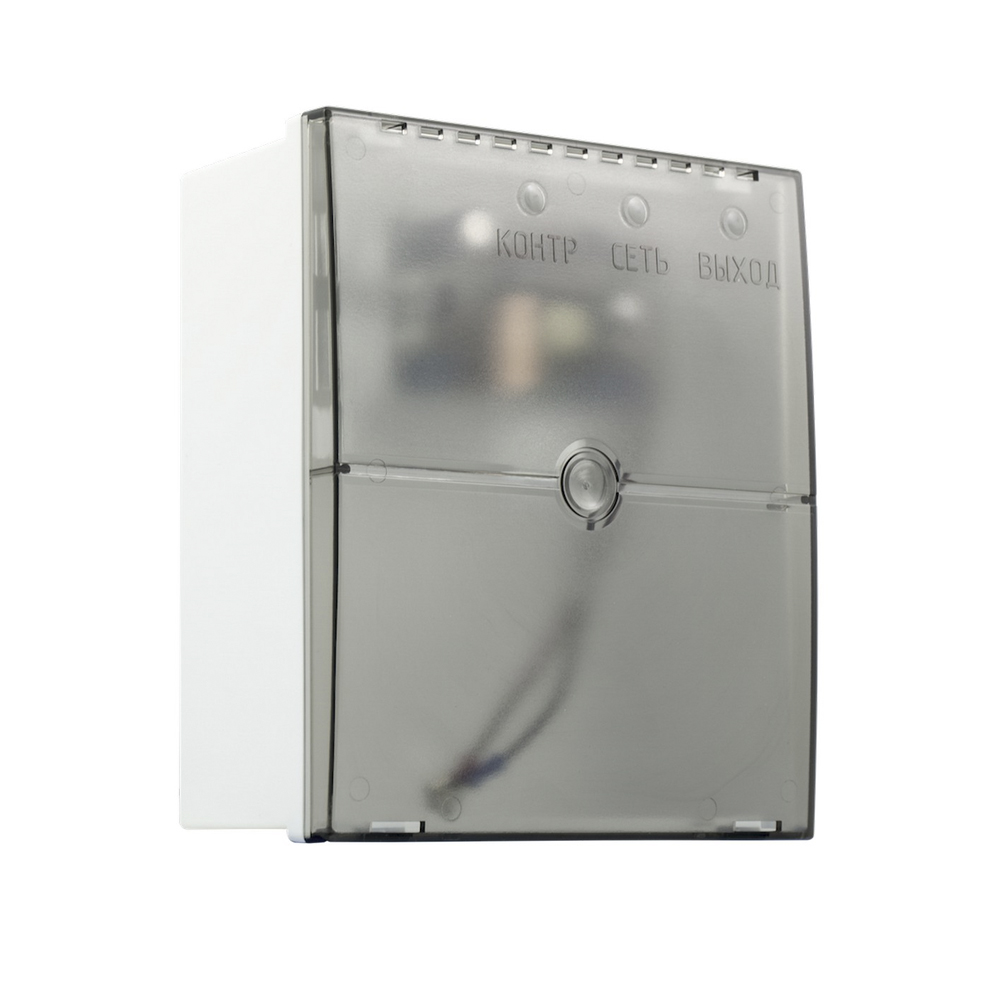

Представлены все типы извещателей: световые, звуковые и комбинированные, а также речевые. В числе световых табло есть двусторонние плоские, полусферические, образцы со сменной надписью, с резервным источником питания, уличные, динамические светоуказатели, взрывозащищенные. Кроме того, производятся ручные извещатели, источники вторичного электропитания, системы речевого оповещения 3 и 4 типа.
