Силовой кабель в броне АВБШВ, ВБШВнг(А)-LS: различия и особенности применения

Электросети можно сравнить с кровеносной системой живых организмов. Они такие же сложные, разветвленные, состоят из крупных магистралей и конечных участков. Электроэнергия передается в разных объемах, трансформируется в процессе транспортировки и распределения. С этим связано разнообразие типов и марок кабеля, ведь он должен соответствовать конкретным условиям, а его стоимость требует экономического обоснования.

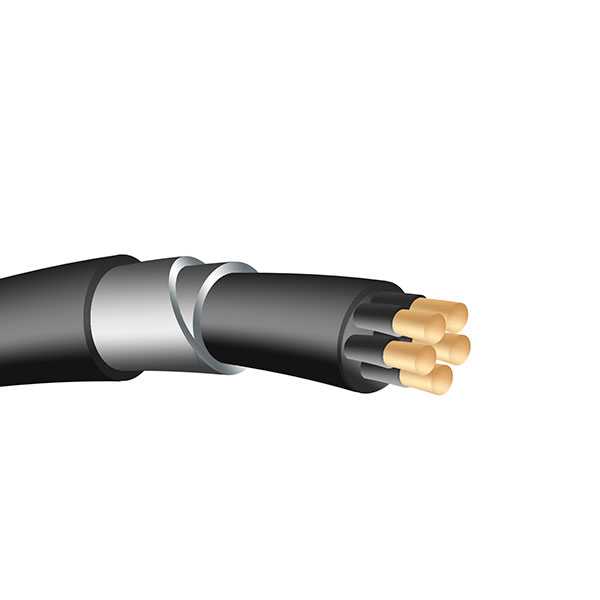

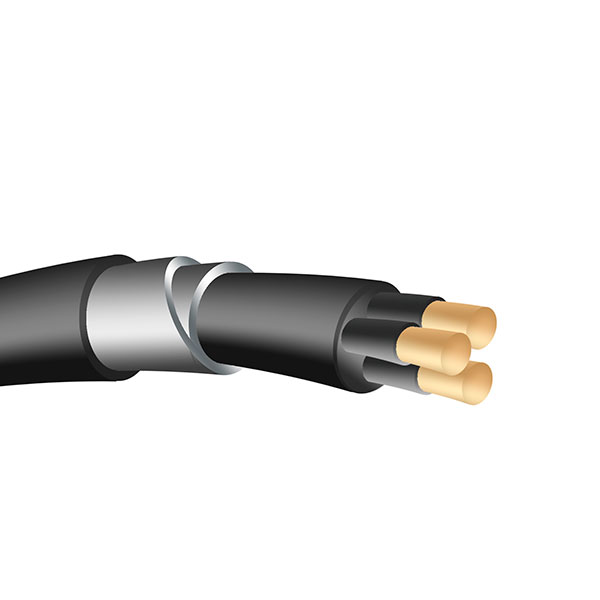

Существуют марки бронированного кабеля, который и используется для прокладки под землей и в локациях с высоким риском механических повреждений. Броня – это скрученные металлические ленты, образующие жесткий каркас под внешней изолирующей оболочкой. Такая защита снижает риски повреждения токоведущих жил из-за продавливания, ударов острыми и тяжелыми предметами, воздействия грызунов, насекомых и т.п. Срок службы увеличивается, расходы на демонтаж, замену, ремонт линий электропередачи снижаются. Это особенно актуально, если учесть, что прокладка сетей под землей требует работы специальной техники, а в зимний период осложняется замерзанием почвы.

Чем отличается бронированный кабель АВБШВ и ВБШВнг (А)-LS

Профессионалам хорошо известно, что маркировка кабеля практически на 100% рассказывает о свойствах кабельной продукции. Однако об этом могут не догадываться любители и потребители, а ведь именно последние зачастую оплачивают приобретение продукции. Знания не будут лишними для вас, даже если вы имеете дело с проводами всего пару раз за всю жизнь

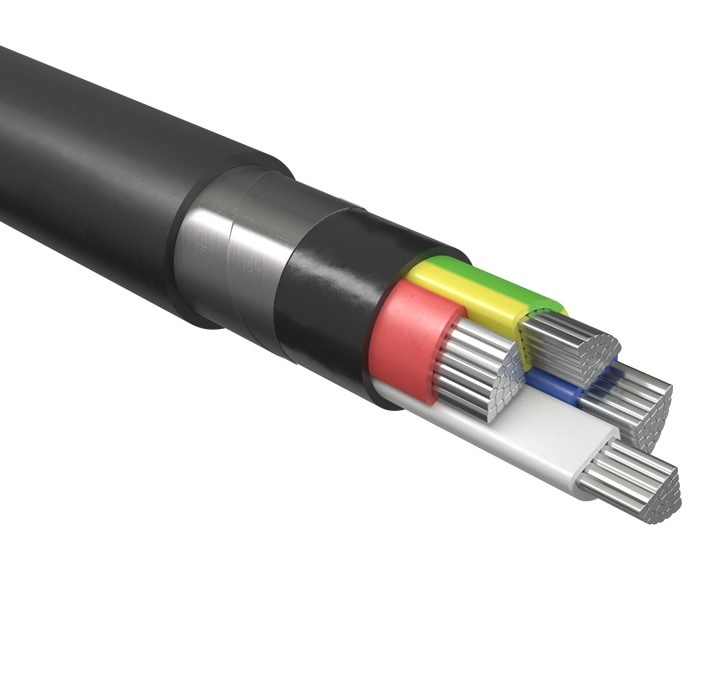

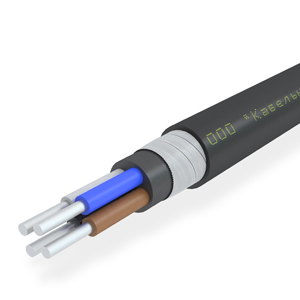

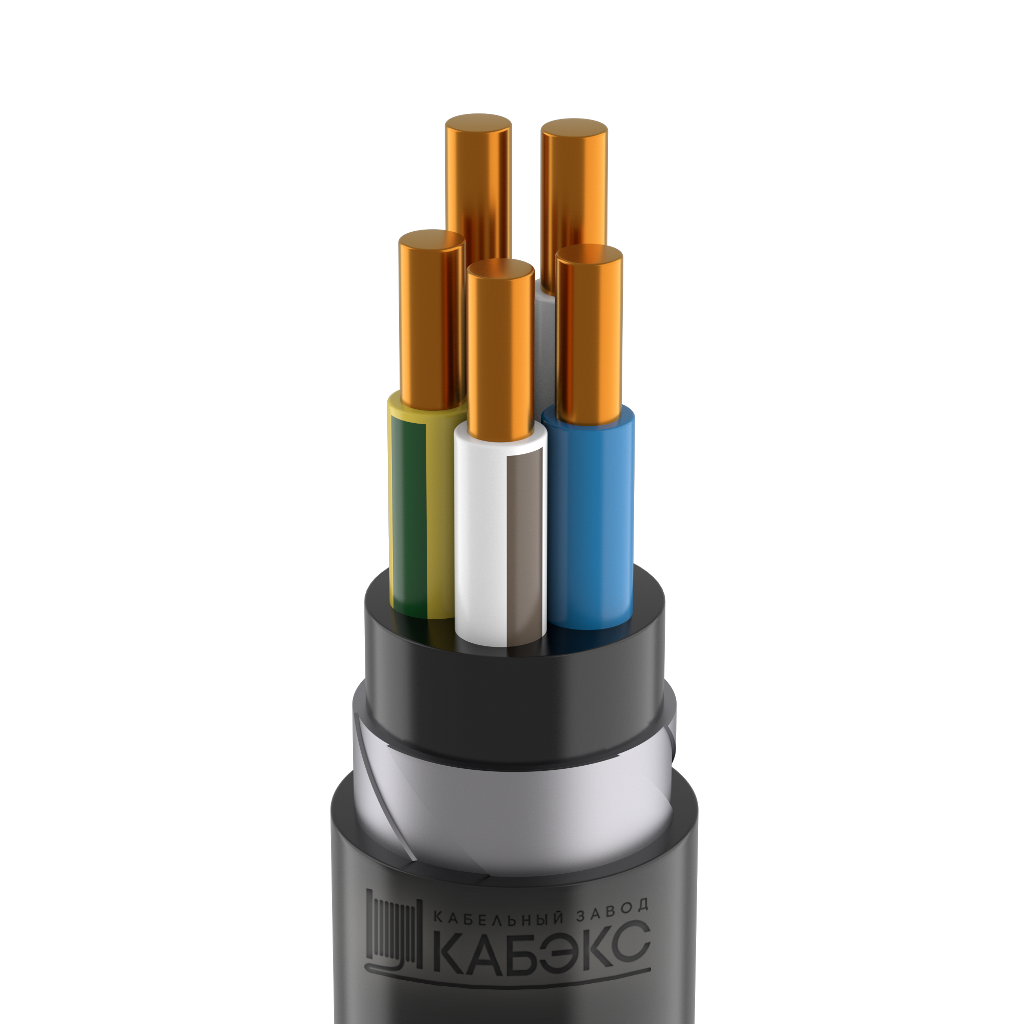

Кабель, название которого начинается с литеры А – это всегда изделие с алюминиевой жилой. Если в начале стоит любая другая буква, то, скорее всего, речь идет о медном кабеле. Следовательно, АВБШВ – алюминиевый бронированный кабель, а ВБШВнг (А)-LS – медный, но также оснащенный броней и с оболочкой, не распространяющей горение.

Однако, если существуют и алюминиевые, и медные кабели, то в чем их принципиальное отличие?

Алюминий – один из наиболее распространенных металлов на нашей планете. Легкость его добычи и обработки положительно влияет на стоимость. Ну, а кто не любит платить меньше за аналогичный товар?

Что касается электроснабжения, то алюминий здесь помимо дешевизны имеет и минусы. Во-первых, его проводящие свойства несколько хуже, чем у меди. Протолкнуть через жилу того же сечения одинаковое количество электронов невозможно, поэтому алюминиевые провода и кабели всегда толще. Второе обстоятельство – хрупкость металла. С течением времени гибкость теряется, хорошо отработавшие жилы становятся ломкими, требуют бережного обращения, а в конечном итоге и замены.

Медь дороже в производстве – это факт общеизвестный. Ее получают из медных руд и минералов, содержание в руде примерно 0,3–1%. Благодаря низкому удельному сопротивлению медные проводники считаются лучшими (по качеству уступают только серебру), вот почему так много поклонников у силовых кабелей из меди. Хотя медные кабели ценятся выше, целесообразность их применения на длинных магистралях не всегда оправдана. Поэтому выбор в пользу АВБШВ или ВБШВнг (А)-LS может быть основан на нескольких факторах:

• потребность в надежном электроснабжении (стратегические объекты, медицина),
• легкость или сложность устранения неполадок, осуществления ремонтных работ на линии,
• бюджет на создание данного участка сети электроснабжения.

Другие отличия вы можете посмотреть в сравнительной таблице:

Особенности применения силового кабеля марок ВБШВнг (А)-LS и АВБШВ

Несмотря на прочность, не все условия подходят для использования бронированного кабеля. Если сильная сторона является его же слабостью. Из-за особенностей конструкции (стальные ленты, скрученные в шланг вокруг токоведущих жил) изделие нельзя подвергать растягивающим нагрузкам. Причины очевидны – броня может получить повреждения, а это не только снижает защитные свойства, но и может оказать негативное воздействие на сам проводник и изоляцию.

• факторы повреждения диэлектрических оболочек при работе должны быть минимизированы;
• в точках вывода кабеля на поверхность должна использоваться защитная труба (обычно металлическая);
• линия электропередачи не проходит под дорожным полотном.

Монтаж бронированного кабеля запрещен под фундаментом построек и сооружений — допустимо прокладывать линию только на расстоянии более 60 см от здания. Нельзя использовать АВБШВ и ВБШВнг (А)-LS без специальной защиты во зонах повышенной взрывоопасности. Кабель нельзя засыпать почвой с наличием металлических примесей. На деревянных и металлизированных мостах требуется применение огнезащиты.

Ниже представлена подборка наиболее востребованных марок данного товара. По ссылкам смотрите полный ассортимент: алюминиевого бронированного кабеля, а также медного кабеля в броне.
