Как выбрать самонесущий изолированный провод (СИП) и арматуру для воздушных линий (ВЛ)

Линии электропередач делятся на низковольтные и высоковольтные, то есть передающие ток напряжением до 1000 вольт и свыше 1 кВ. Для оснастки тех и других (до 35 кВ) может быть использован СИП – самонесущий изолированный провод. В городской среде, сельской местности, на промышленных объектах сети тянутся на многие километры – столбы и провода встречаются на всех улицах, даже в самых отдаленных тупиках, протягиваются между зданиями.

Распространенность и востребованность воздушных линий (ВЛ) крайне широка, поэтому кабельная продукция и специальная арматура для монтажа СИП, его крепления выпускается по общепринятым стандартам. Это позволяет сохранить стабильность передачи энергии, сократить время на обслуживание и ремонт этих сетей.

Самонесущий изолированный провод СИП – это именно то подключение, которое идет от общественных сетей к жилым зданиям. Если у вас есть загородный или просто отдельно стоящий дом, то почти наверняка к нему тянется СИП-4 или СИП-2. Тем, кто строит или модернизирует свою недвижимость в данный момент, придётся столкнуться с покупкой провода данных марок. Также понадобится арматура (различные держатели, элементы крепления, зажимы) для монтажа.

Наша статья поможет вам в общих чертах понять, чем отличаются и для чего предназначены данные товары. Купить их вы всегда можете в компании «Минимакс», в том числе через интернет-магазин.

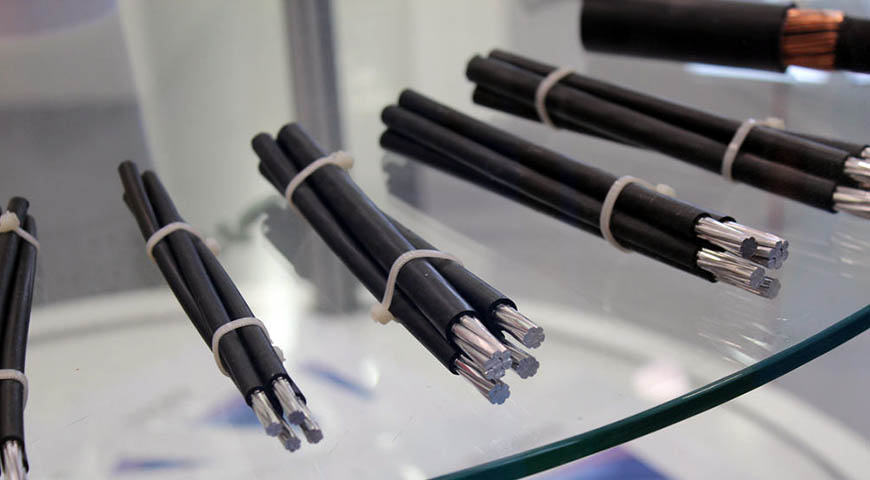

Как устроен провод СИП?

Данный стандарт провода получил популярность в 60-е годы ХХ века, а появился он в Финляндии. Как раз в этот период стало значительно больше выпускаться полимеров, их диэлектрические свойства очень пригодились в электротехнике, а промышленность наладила массовое производство. Ранее мог использоваться неизолированный провод – очевидно, что степень безопасности между ними отличается принципиально. Также к преимуществам можно отнести уменьшение потерь при трансляции энергии и противодействие незаконным подключением – данный процесс осложнился.

Почему провод называется самонесущим? Расстояние между опорами или подвесами может составлять десятки метров, поэтому возникает проблема с весом самого кабеля. Чтобы выдерживать его, требуется специальная конструкция, подразумевающая наличие центральной жилы, которая, в основном, и отвечает за удержание нагрузки.

Не будем забывать, что существуют и природные явления, добавляющие проблем. Ветер раскачивает провода, снег налипает на них, может образоваться ледяная корка и сосульки. Всё это как минимум увеличивает динамические силы на разрыв. Обрывы, как известно, случаются – человечество пока еще не в силах противостоять мощи стихий. Тем не менее самонесущий провод серьезно выигрывает перед другими марками проводников.

Несущая жила также выполняет функцию нейтрального провода, она может иметь собственную изоляцию или оставаться неизолированной. Впрочем, есть марка вообще без данного элемента – это провод СИП-4, поскольку его тянут на небольшие расстояния, высокая прочность здесь ни к чему, зато и цена ниже.

Существуют разные модификации самонесущего кабеля, в которых вокруг нейтрали обвиты от одного до пяти рабочих жил.

Разновидностей провода СИП несколько, отличаются они друг от друга следующими характеристиками: сечением жил, наличием нулевой и защитной жилы (N, РЕ или PEN), вариантами изоляции.

• СИП-4 — чаще всего используется для запитки загородных, дачных домов и строений. Он не имеет нулевой несущей жилы, так как нагрузка небольшая, длина протяжки короткая. Изготовлен по ГОСТ 31946-2012. Кроме ввода в щиток допускается монтаж по стенам зданий. Номинальное напряжение 0,6-1 кВ, частота тока 50 Гц.
• СИП-3 — передает более высокое напряжение: 10, 15, 20 кВ и 35 кВ (для сетей на 35 кВ) номинальной частотой 50 Гц, может применяться в приморских регионах, поблизости от соленых озер, засоленных песков, а также в промзонах с высоким уровнем агрессивных веществ в воздухе.
• СИП-2 — также подходит для электроснабжения бытовых объектов, рабочее напряжение 0,6-1 кВ, частота 50 Гц. Отличается от СИП-4 тем, что у него имеется нулевая несущая жила, и она изолирована.
• СИП-1 — нулевая несущая жила не изолирована, предназначен для работы с напряжением тока 0,6-1 кВ на магистральных линиях и ответвлениях от них. Изготавливается по ТУ 16-705.500-2006.
• СИПг — провод герметизированный,
• СИПн — негорючий провод.

Для производства используют алюминий, так как этот металл сравнительно дешевый и при этом легкий. Оболочки выполнены из светостабилизированного полиэтилена (в том числе из сшитого) – это недорогой и надежный диэлектрик, которому не вредит прямой солнечный свет. Также могут использоваться термопласты, адаптированные для работы на открытом воздухе, под воздействием ультрафиолетовых лучей – оболочка не разрушается. Допустимая температура эксплуатации составляет от –40 до +50 градусов, однако по факту запас прочности больше на 20^оС в обе стороны.

Арматура для монтажа воздушных линий

Арматура – это специальные соединительные и крепежные элементы, позволяющие удобно и надежно сконструировать разветвленные сети, передающей энергию линий. Также с помощью некоторых деталей подключают светильники, которые обычно присутствуют вдоль значительной части ЛЭП.

Вся группа делится на два типа:

1. удерживающие изделия – кронштейны, фиксаторы, зажимы (анкерные, ответвительные, плашечные, прокалывающие), скрепы, бугели,
2. защищающие – изолирующие колпачки, наконечники предохранители.

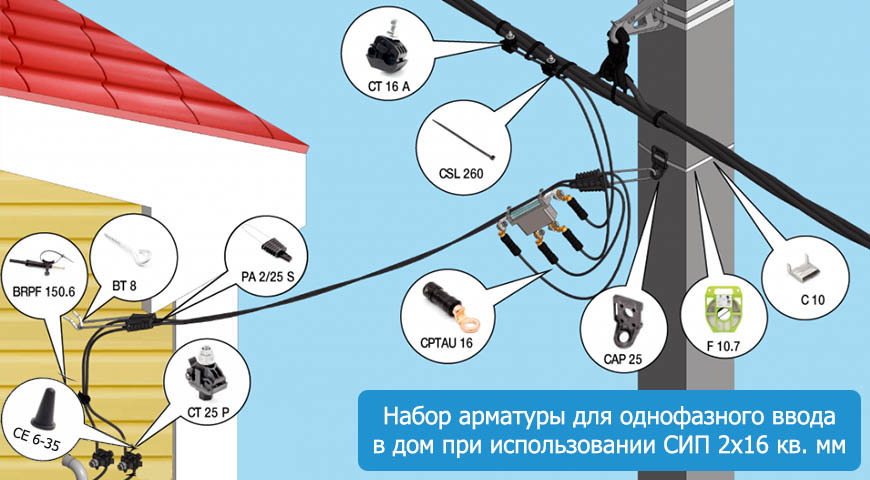

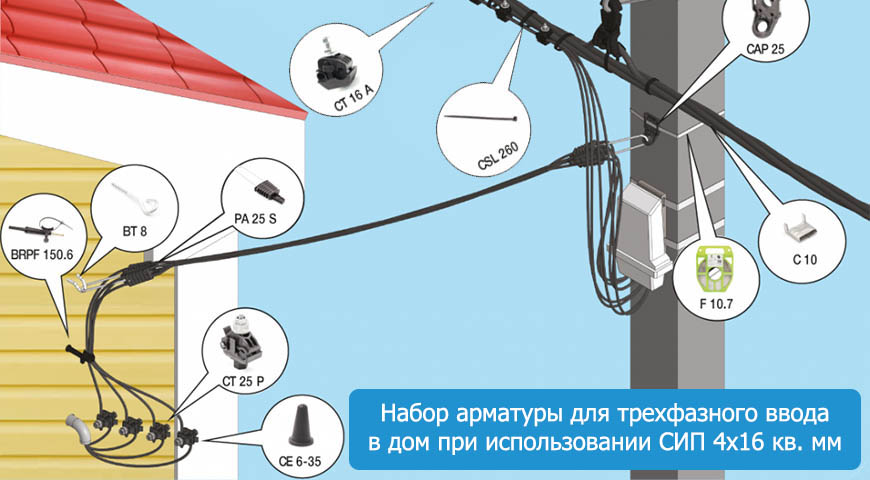

Когда мы ведем речь о подключении дома или другого строения к электросети, то потребуется целый набор деталей. Он будет отличаться, в зависимости от марки провода СИП. Рассмотрим примеры.

Наименования арматурных изделий различаются как по напряжению в сети (до 1 кВ или 6–35 кВ), так и по размерам, весу удерживаемых проводов. Назначение комплектующих:

• крепление провода на столбовых опорах с натяжением – используют анкерные зажимы несущей нейтрали;

• анкерный кронштейн задействуют с целью фиксации нейтрали, также применяется бандажная лента и скрепы;

• с целью сокращения провисания в пролете трос подвешивают на комплект промежуточной подвески;

• если часть линий требуется закрепить на здании, сооружении, то в ход идут кронштейны фасадного крепежа;

• зажим прокалывающий предназначен для организации ответвлений от основной линии;

• гильзы соединяют фазу и нейтраль, а также защищают от внешних отрицательных воздействий;

• наконечник прессуемый нужен для подключения изолированного провода к питаемому оборудованию;

Арматура ЭНСТО производится по международным стандартам и адаптирована под особенности ЛЭП в России. Уже много лет в одном из пригородов Санкт-Петербурга работает сборочное производство этого финского предприятия. На сегодняшний день с конвейера сходит 3 серии продукции, а в ассортименте «Минимакс» вы найдете порядка 70 артикулов арматуры.

Что касается IEK, то предприятие также предлагает стандартизированные монтажные элементы, а преимущество заключается в том, что они аттестованы ПАО «Россети» (подробнее об этом расскажем ниже).

Для производства арматурных деталей в основном применяют сталь в качестве конструкционного материала и распространенные полимеры для изоляции. Сырье в целом недорогое, хорошо проверенное на практике, легко обрабатываемое – это положительно сказывается на цене конечного продукта.

Аттестация СИП и арматуры в ПАО «Россети»

В ассортименте компании «Минимакс» представлено более 600 наименований провода для воздушных линий. Продукция преимущественно российского производства, пул поставщиков насчитывает более 20 торговых марок.

Поскольку применение так или иначе связано с подключением к глобальным источникам и сетям России, важным является подтверждение качества самонесущего изолированного провода по требованиям ПАО «Россети». В нашем каталоге есть продукция, прошедшая такую аттестацию – например, поставляемая компанией Партнер Электро НН, EKF, Niled, BK.

Получение сертификата означает, что изделия одобрены для установки на вновь организуемых и модернизируемых объектах. Сертификация разрешает применение материалов в дочерних предприятиях «Россетей», которые заняты передачей и распределением электроэнергии (включая объекты Единой национальной электрической сети). Выбирая аттестованную «Россетями» продукцию, вы можете быть уверены, что качество работы СИП безопасно и удовлетворительно.

Аналогичную проверку могут проходить монтажные элементы – крюки, поддерживающие зажимы, анкерные зажимы и прокалывающие зажимы. Все вместе детали в этой группе называются арматурой для создания, ремонта и модернизации воздушных линий.

Для тех, кто занимается крупными проектами, хотим сделать акцент на торговой марке IEK. Продукция получила документ об аттестации в 2015 году. Комиссия научно-технического центра ФСК ЕЭС ПАО «Россети» дала положительную оценку применяемым технологиям, качеству и культуре производства АСИП IEK®. Кроме этого была отмечена достойная квалификация персонала, задействованного в выпуске арматуры ВЛ.
