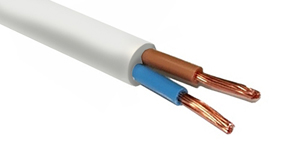

Провод ПВС: характеристики и область применения
С ПВС наверняка сталкивался каждый человек. Его можно встретить буквально в любой квартире - он используется в удлинителях и сетевых фильтрах (а ими мы пользуемся весьма активно) и для подключения к сети электроснабжения бытовой техники. Одно из главных его преимуществ - гибкость, позволяющая без проблем подводить питание к стационарному и переносному оборудованию, работающему под напряжением до 660 В.
Назначение
Расшифровка аббревиатуры дает представление о назначении изделия:

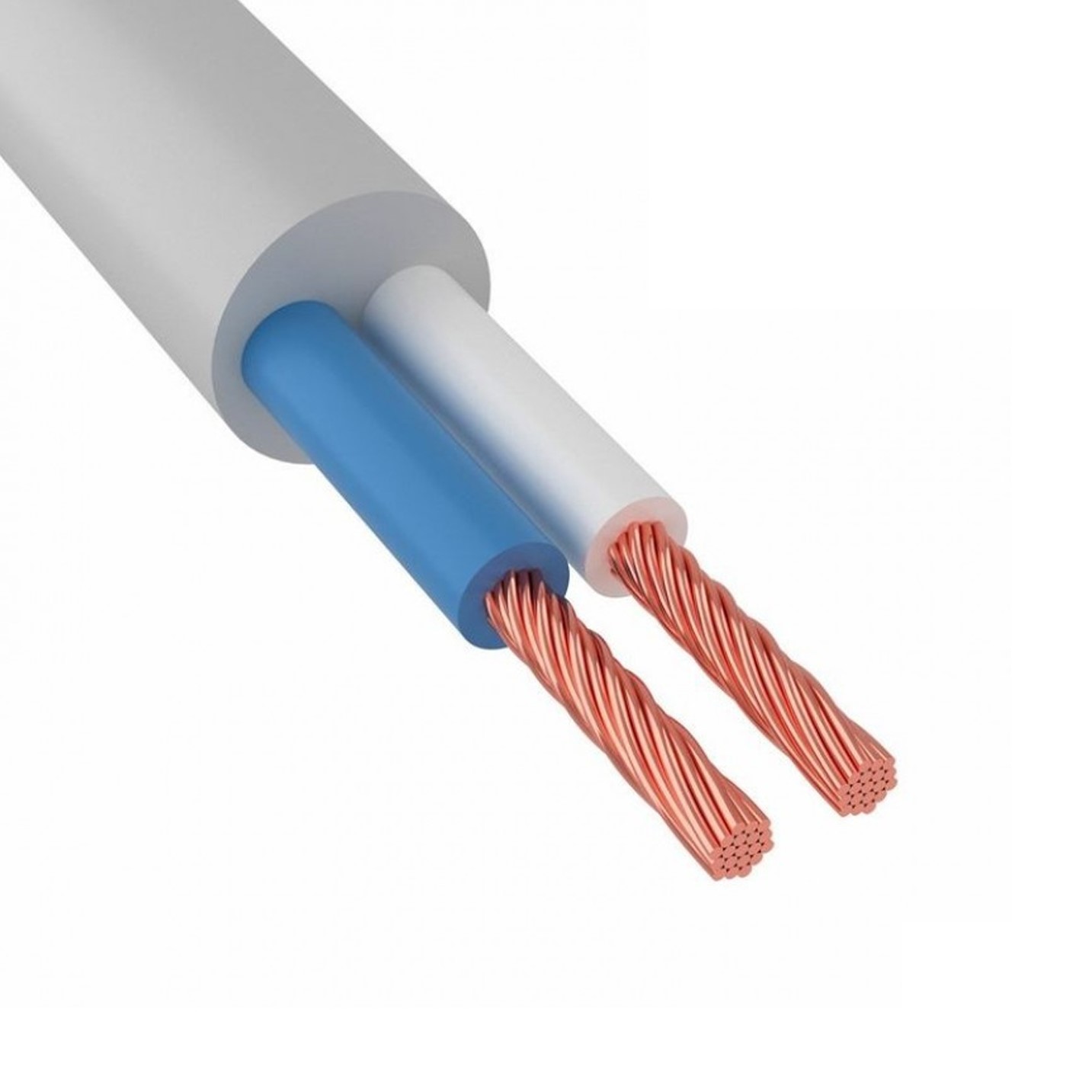

- П – провод;
- В – изоляция жил и защитный покров выполнены из поливинилхлоридного пластиката;
- С – соединительный.
Данный провод идеален для так называемой «мобильной» проводки – как переноска или удлинитель. Изгиб в пределах допустимого радиуса (для сечений 0,75-1,0 кв.мм – не менее 80 мм, для 1,5 кв. мм и 2,5 кв.мм – не менее 120 мм), не оказывают негативного воздействия на токопроводящую жилу.

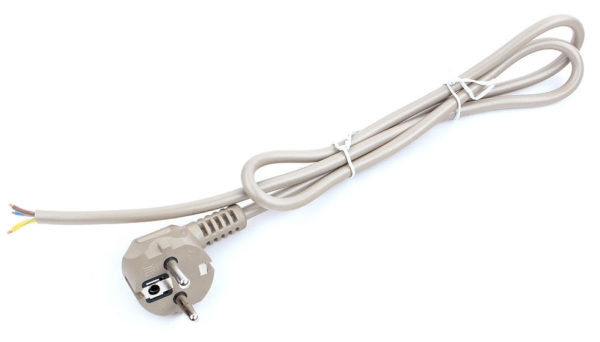

С помощью ПВС подключают телевизоры, холодильники, чайники, микроволновки, компьютеры, другие приборы и аппаратуру… Он обеспечивает эксплуатацию всевозможного электроинструмента. К ПВС прибегают, обустраивая временные системы освещения и электропитания.
Может применяться и на открытых площадках. Например, на дачах для подключения садовой техники. Хотя работа на улице имеет ограничения, поскольку провод впитывает влагу, ПВХ оболочка боится ультрафиолета и трескается на морозе, по набору технических характеристик ПВС признан универсальным для бытового использования.
На производстве находят применение многожильные образцы большого сечения. Ими подключают агрегаты средней мощности и комплектуют удлинители промышленного класса.
В зависимости от числа жил ПВС эксплуатируется в однофазной или трехфазной сети.
Важно! Гибкость ПВС подталкивает к мысли использовать его в прокладке электросетей. ПЭУ это запрещают. ПВС не рекомендован для групповой прокладки и скрытым способом. К тому же он серьезно проигрывает ВВГ по сроку службы, что влечет финансовые и временные затраты

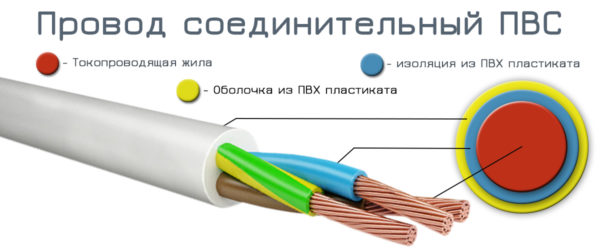

Конструкция провода
Устройство его типично:

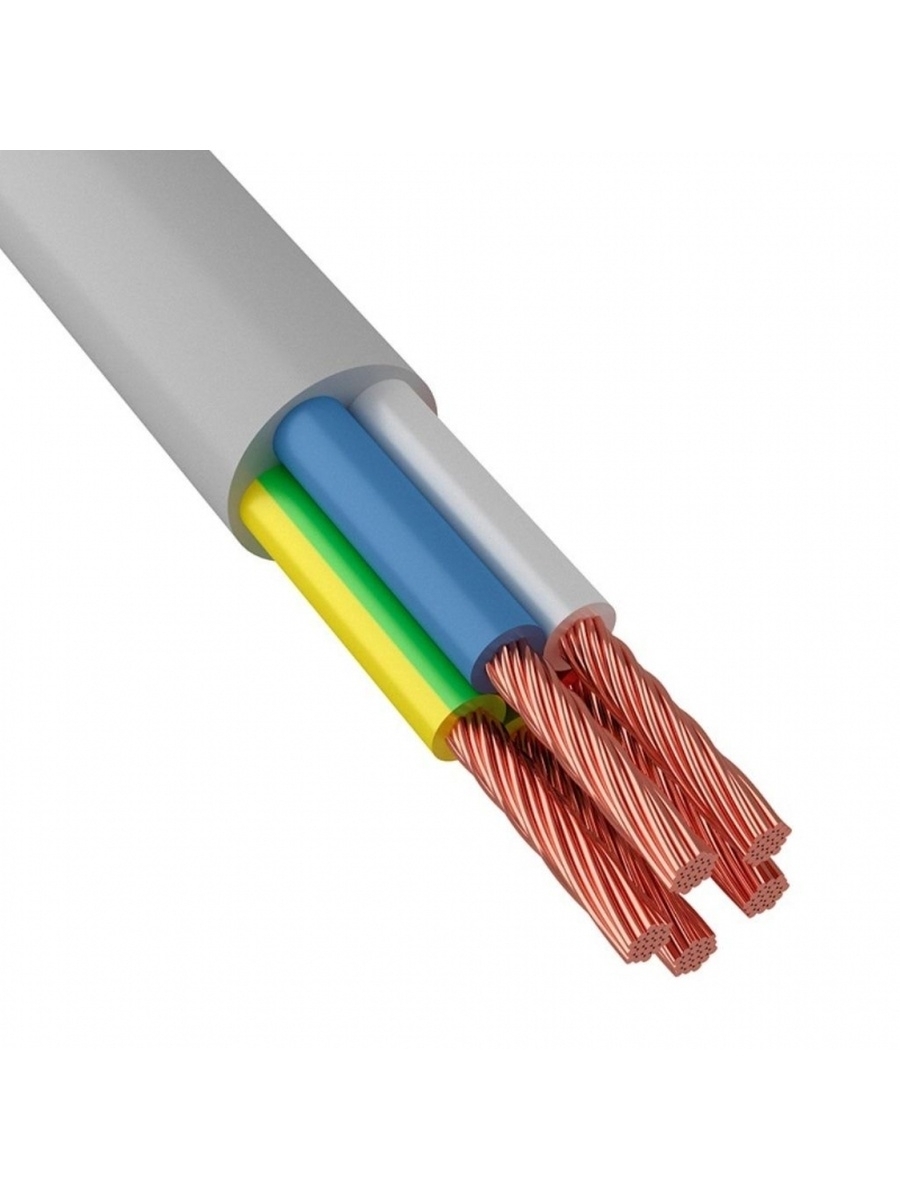

- токопроводящие жилы состоят из нескольких проволок малого сечения, скрутка плотная, потому заполнитель не предусмотрен, по ГОСТу класс жил – не ниже пятого, их количество - от двух до пяти, номинальное сечение – от 0,5 до 16 кв.мм;
- изоляция жил из поливинилхлоридной смолы с добавками, толщина изоляционного слоя зависит от толщины жилы;
- наружный покров – выполняется материалом, аналогичным жильной изоляции, толщиной 0,8 - 1,2 мм.
ПВС имеет круглую форму. На наружную поверхность изделия (оболочку) наносится маркировка, включающая марку КПП, число и сечение жил, номинальное напряжение, обозначение стандарта ОТУ (по которому изделие изготовлено), технических условий, наименование предприятия, страна-изготовитель, год выпуска и знак обращения на рынке государств-членов Таможенного союза «ЕАС». Например, ПВС 4х2,5 – это соединительный провод с ПВХ оболочкой и изоляцией с четырьмя жилами сечением 2,5 кв.мм.

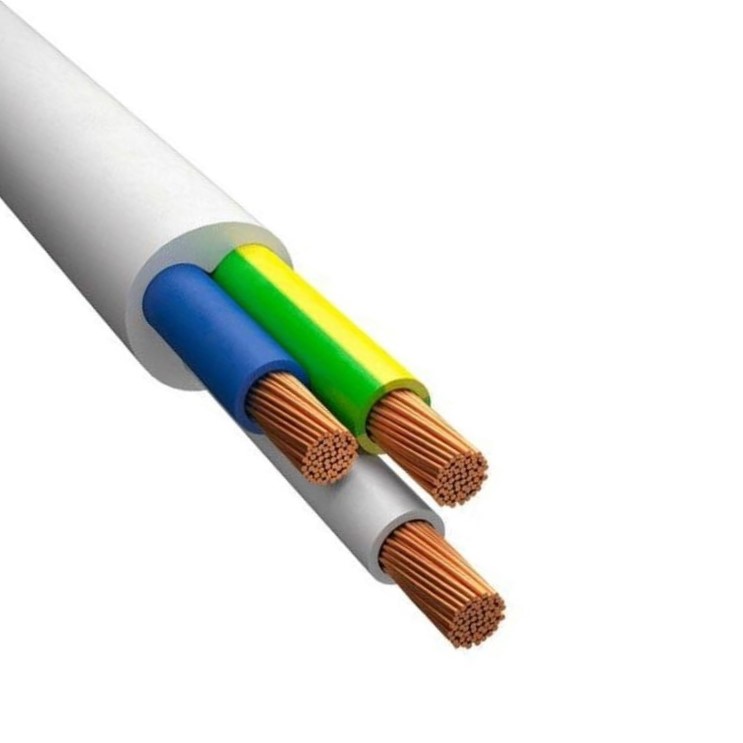

Приняты стандарты расцветки изоляции жил. В нормативных документах не регламентированы требования к окраске оболочки, допускается несколько цветовых решений. Наиболее распространены белый, черный, серый, оранжевый … А цвета изоляции жил определены:
- синий – нулевой проводник;
- желто-зеленый – заземляющий;
- черный или коричневый – фазный.
Важно! Согласно ГОСТу допускается незначительные отклонения между номинальным и фактическим сечением жил. Ключевым требованием является соответствие стандартам электрического сопротивления
Провод транспортируется бухтами на катушке.

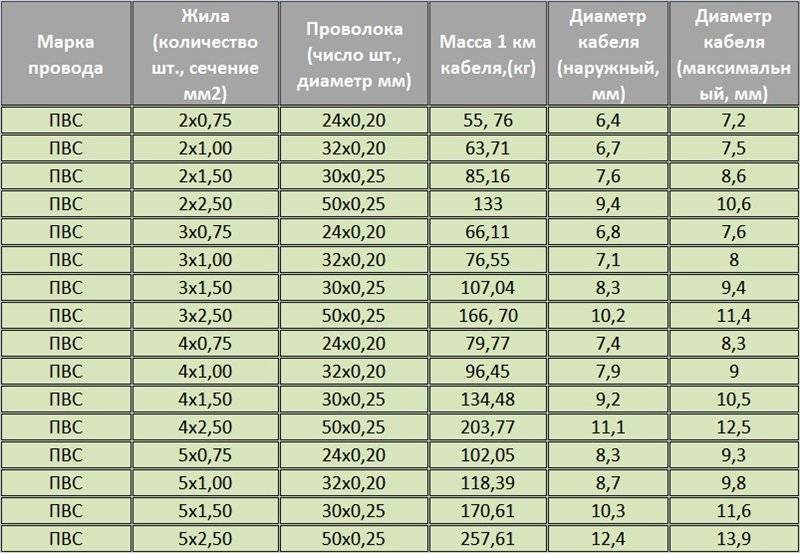

Технические характеристики
Как было указано выше, данной марке кабельно-проводниковой продукции свойственны повышенная механическая прочность и пластичность. ПВС выдерживает не менее 30 тысяч циклов изгибов без потери рабочих свойств.
Назовем основные технические параметры и свойства:
- диапазон рабочих температур – при стационарной прокладке от -25°С до +40 °С; при нестационарной прокладке от -15°С до +40 °С, максимальный нагрев токопроводящей жилы +70°С, минимальная температура прокладки провода без предварительного подогрева не ниже -15°С. Температурные и климатические условия являются одними из самых уязвимых параметров. ПВХ не выносит как сильных холодов, так и жары, также он впитывает влагу;
- величина номинального напряжения - 380 В, краткосрочное (не более 15 минут) повышение до 2000 В;
- при одиночной прокладке провод не распространяет горение.
В стационарных электроприборах срок эксплуатации составляет 10 лет, в мобильных – 6 лет.
Важно! При покупке кабеля в первую очередь следует принимать во внимание ожидаемый ток нагрузки. Соответственно ему выбирают число и сечение жил
Приняв решение о модификации и выбрав предприятие-изготовитель, по возможности производят внешний осмотр образцов, чтобы удостовериться, что на оболочке нет дефектов, изоляция цельная и прочная, качество скрутки жил – надлежащее.
