Обжимной инструмент: выбираем кримперы

Выполняя электромонтажные работы в квартире или на даче, устраняя неполадки аудиотехники, ремонтируя автомобили, мастера сегодня все чаще обращаются к обжимному инструменту – ручным приспособлениям, позволяющим соединить провода быстро и качественно. Самый востребованный вид – пресс-клещи или кримперы.

Пресс-клещи – электромонтажный инструмент для соединения проводов или подключения их к узловым соединениям методом обжима – при помощи кабельных наконечников и гильз. Англоязычный термин кримпер (в переводе - обжимные шипцы) электромонтеры позаимствовали у парикмахеров. Так называли плойки для завивки волос. Ими обхватывали прядь волос и придавали локону нужную форму. Обжимные клещи в электромонтаже действуют схоже, только конечной целью является не упругий завиток, а надежная опрессовка провода и коннектора.

Что такое опрессовка

К опрессовке прибегают, когда нужно соединить между собой концы провода или подготовить кабель для крепления на клеммах или разъемах электроустройств. Метод несложен. На провод насаживают наконечник (втулку, коннектор), вставляют его в кримпер и сжимают.

Способ предпочтительнее пайки, сварки, винтового крепежа, не говоря уж о скрутке. Его преимущества заключаются не только в оперативности, хотя при больших объемах работ временная разница значительная. Этот метод более технологичен. Он надежен, обеспечивает достаточную площадь контакта, поэтому в дальнейшем участок монтажа под нагрузкой не нагревается.

Пайка и сварка требуют соответствующего оборудования и специалиста, умеющего им работать, также нужен доступ к электросети. Винтовое крепление со временем ослабевает, в попытке сделать его долговечнее, провода нередко пережимают, ломают.

Зато опрессовка дает стык с отличными механическими и электрическими параметрами. В ее пользу, кроме вышеназванных, говорят следующие плюсы:

• с задачей справится человек и без высокой квалификации;

• рынок предлагает широкую линейку соединительных деталей и видов кримперов под них;

• экологичность - нет вредных испарений, как при пайке, не используются нагрев и химически агрессивных веществ;

• стоимость комплектующих доступна.

В настоящее время опрессовка - основной метод применительно к:

• многожильному и одножильному силовому кабелю;

• телекоммутационным проводам – телефонным, витой паре;

• токонесущим проводникам с разъемами в виде винтовых или клеммных соединений (типичный пример - автоклеммы).

Попытки выполнить обжим не специальными клещами, а пассатижами малоэффективны. Опыт показывает: только кримпер плотно обхватывает детали и обеспечивает нужное усилие для их сжатия.

Конструкция ручных кримперов

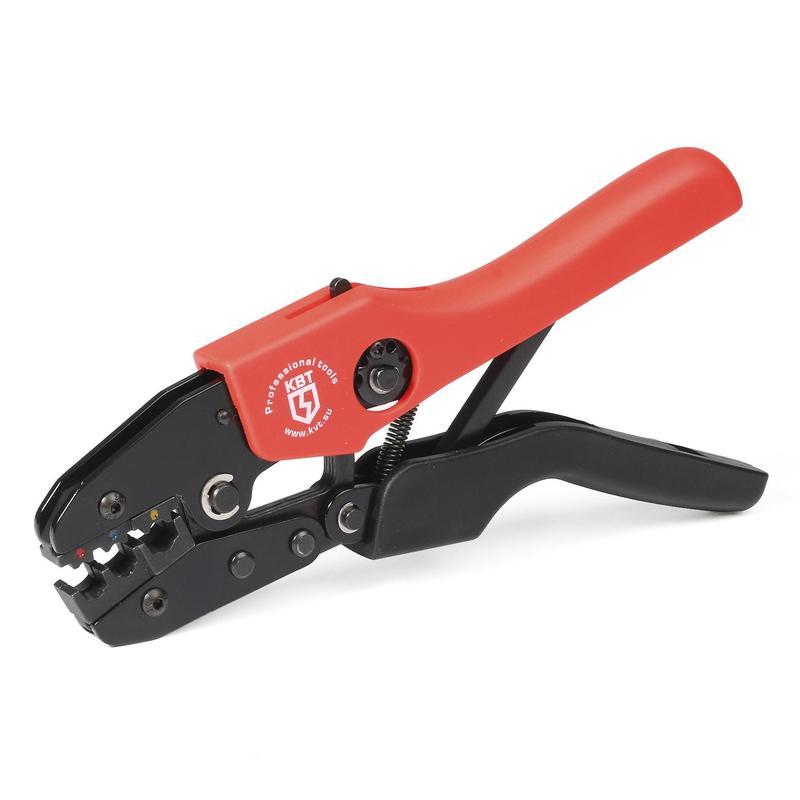

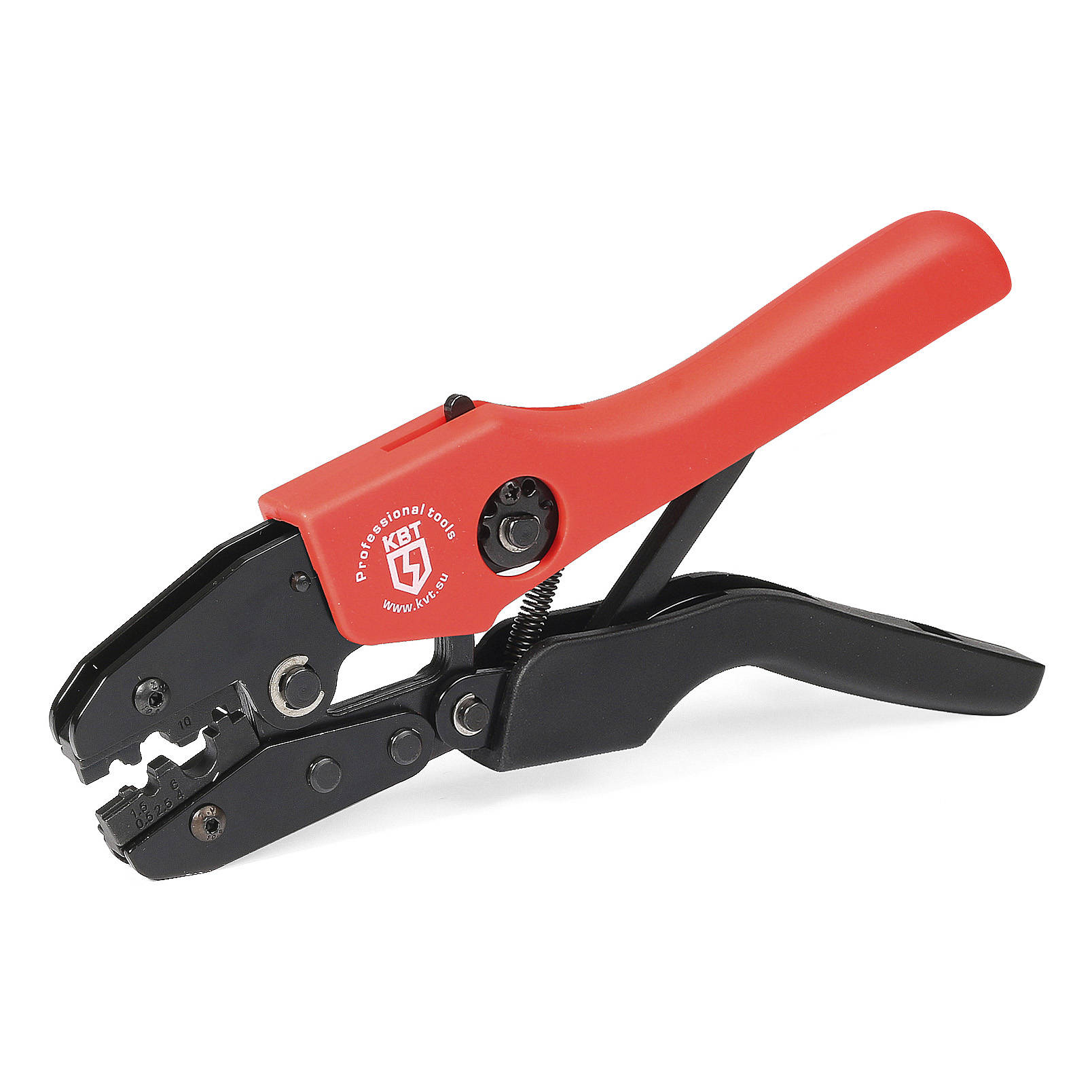

Внешне это плоскогубцы, но с металлическими губками особой формы. На их внутренней поверхности находятся матрицы – выемки под тип и размер используемого коннектора. Мастер вкладывает провод с наконечником в эти углубления и давит на рукоятки клещей, стремясь сомкнуть их. Помощником ему выступает храповый механизм, вмонтированный в рукоятки. Он не дает губкам разжаться, пока обжим не завершится. Так гарантируется полный цикл опрессовки.

Усилие, с которым сжимаются провод и наконечник, приводит к так называемому холодному слиянию взаимодействующих материалов, когда разрушаются их оксидные слои. Механическая прочность и электрическая проводимость соединения растут вместе с сжатием. Однако тут важно не перегнуть палку, нащупать оптимальную силу нажима.

На надежность обжима влияют:

• правильная сила сдавливания;

• материал и толщина гильзы;

• правильное расположение наконечника.

Какие используются типы кабельных наконечников

Перед тем, как перейти к разновидностям обжимных клещей, необходимо разобраться с наконечниками и втулками, ведь инструмент подбирают именно под них.

Расходные элементы различаются конструкцией, размерами, материалами изготовления. Производят их из алюминия, меди, латуни. Профиль опрессовки учитывает способ крепления изделия к кабелю и форму лопатки, подключаемой к оборудованию. Выделяют:

• цилиндрические, кольцевые, вилочные, штырьевые наконечники;

• соединительные гильзы;

• плоские, штекерные разъемы.

Комплектующие бывают изолированными и неизолированными. Это тоже нужно принять в расчет.

Виды пресс-клещей

С учетом великого разнообразия расходников они классифицируются по нескольким категориям. По конструкции прижимных поверхностей выделяют:

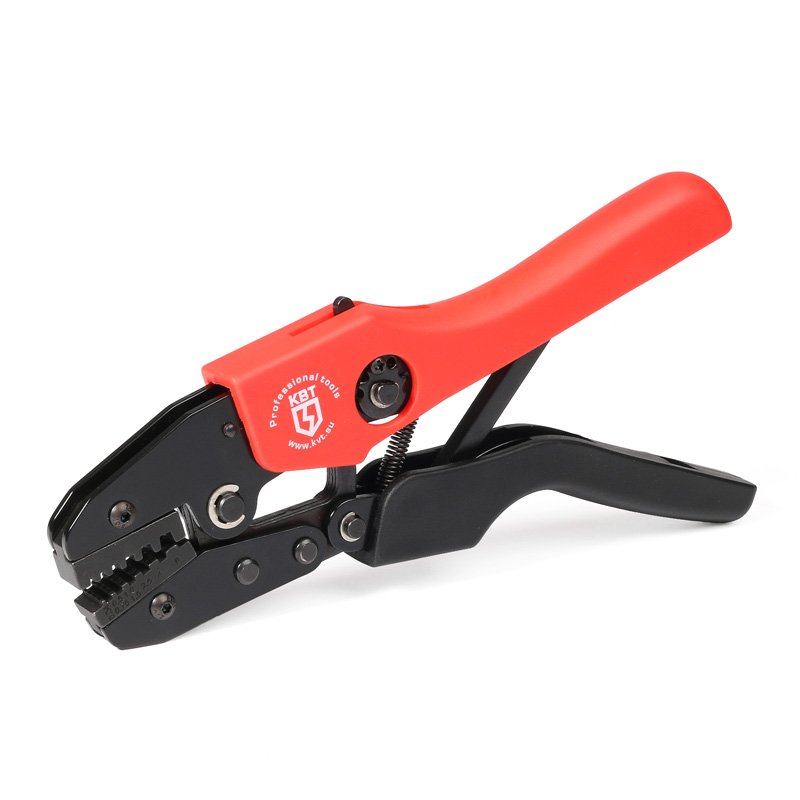

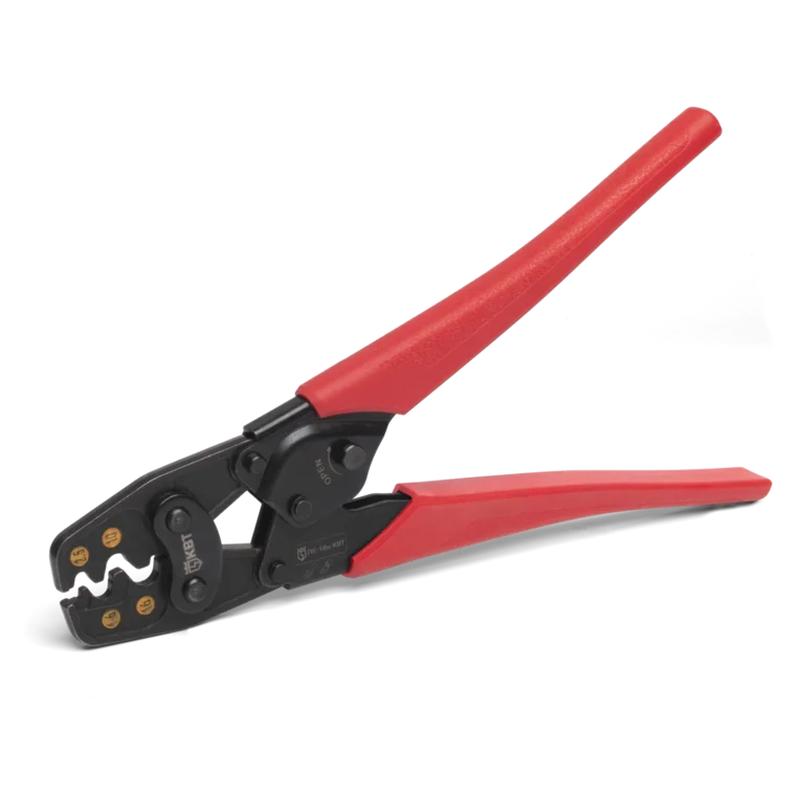

• с горизонтально расположенными матрицами, которые соединяются через шарнир, аналогично обычным пассатижам, это самый распространенный вид в силу универсальности и удобства - не требуется выбирать положение наконечника, действовать допускается с любой стороны, и результат получается хороший;

• с вертикально расположенными матрицами – они смыкаются параллельно друг другу, имеют больший вес и менее удобны, обжатие обеспечивают равномерное;

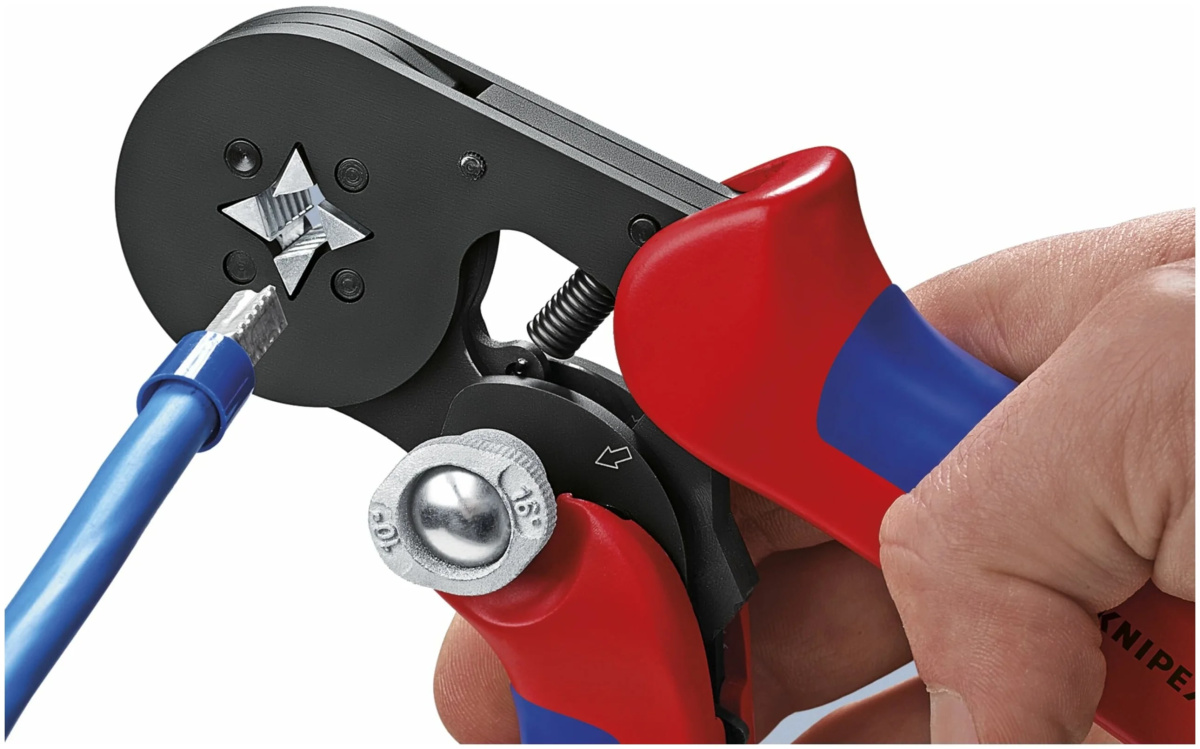

• диафрагменные (цанговые) – обжим в зависимости от механизма диафрагмы выполняется с 4 или 6 сторон, втулка обхватывается целиком, клещи автоматически подстраиваются под ее толщину, то есть заменять матрицу не требуется.

Матрицы ориентированы на стандарты наконечников. Иногда коннекторы маркируются цветом, одновременно присваивая его типам клещей. Но поскольку не принята единая цветовая маркировка, то надежнее ориентироваться на буквенно-цифровой код, нанесенный рядом с гнездом. К примеру, надпись 6Р говорит о том, что данным образцом обжимают телефонный кабель 6Р или RJ-11.

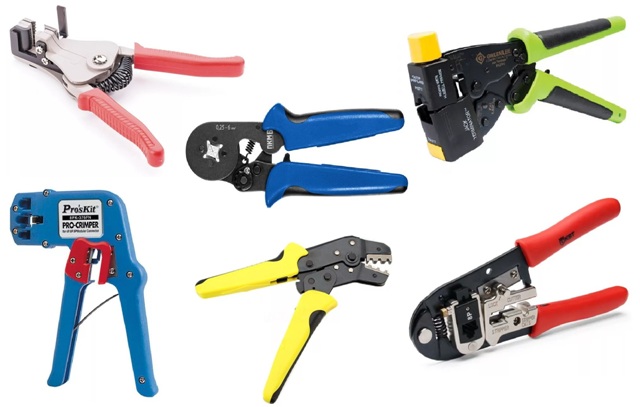

По назначению в обширном семействе обжимных клещей различаются образцы:

• универсальные – с несколькими разными выемками, комплекты сменных матриц и лезвия для снятия изоляции значительно расширяют границы их возможностей,

• специализированные – скажем для автомобильной электрики или обслуживания коаксиального кабеля.

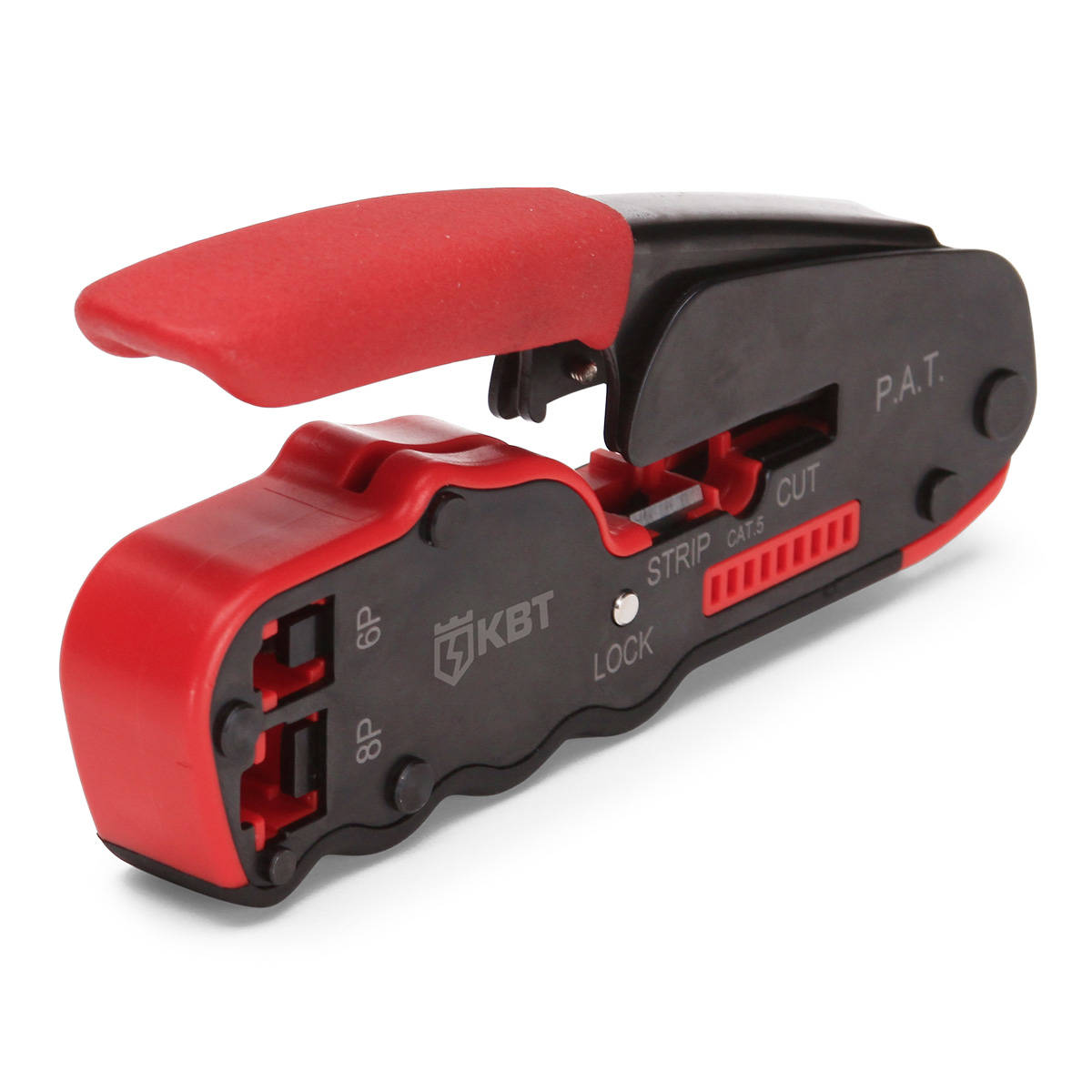

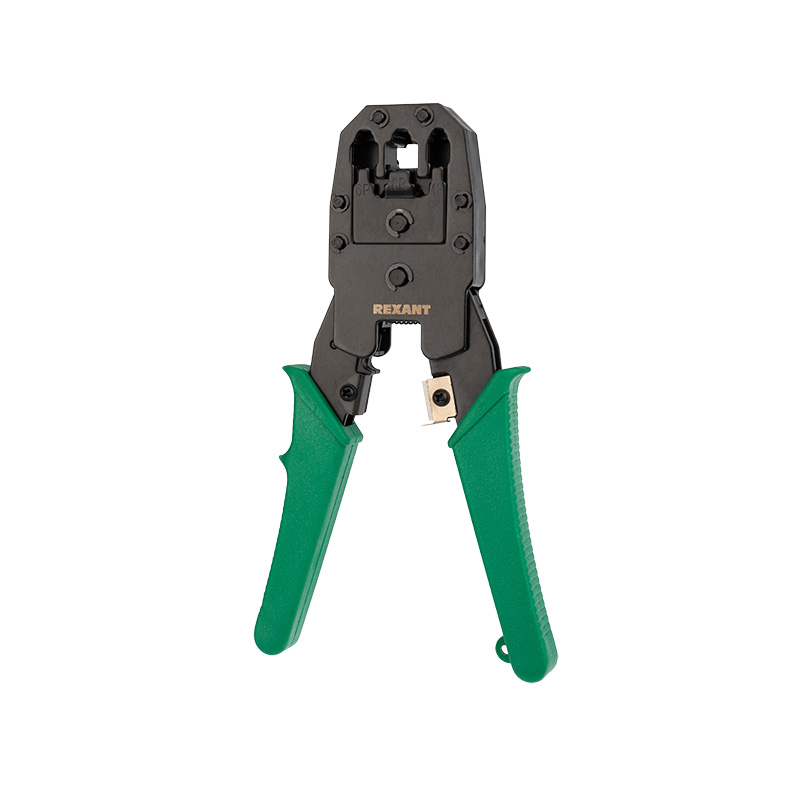

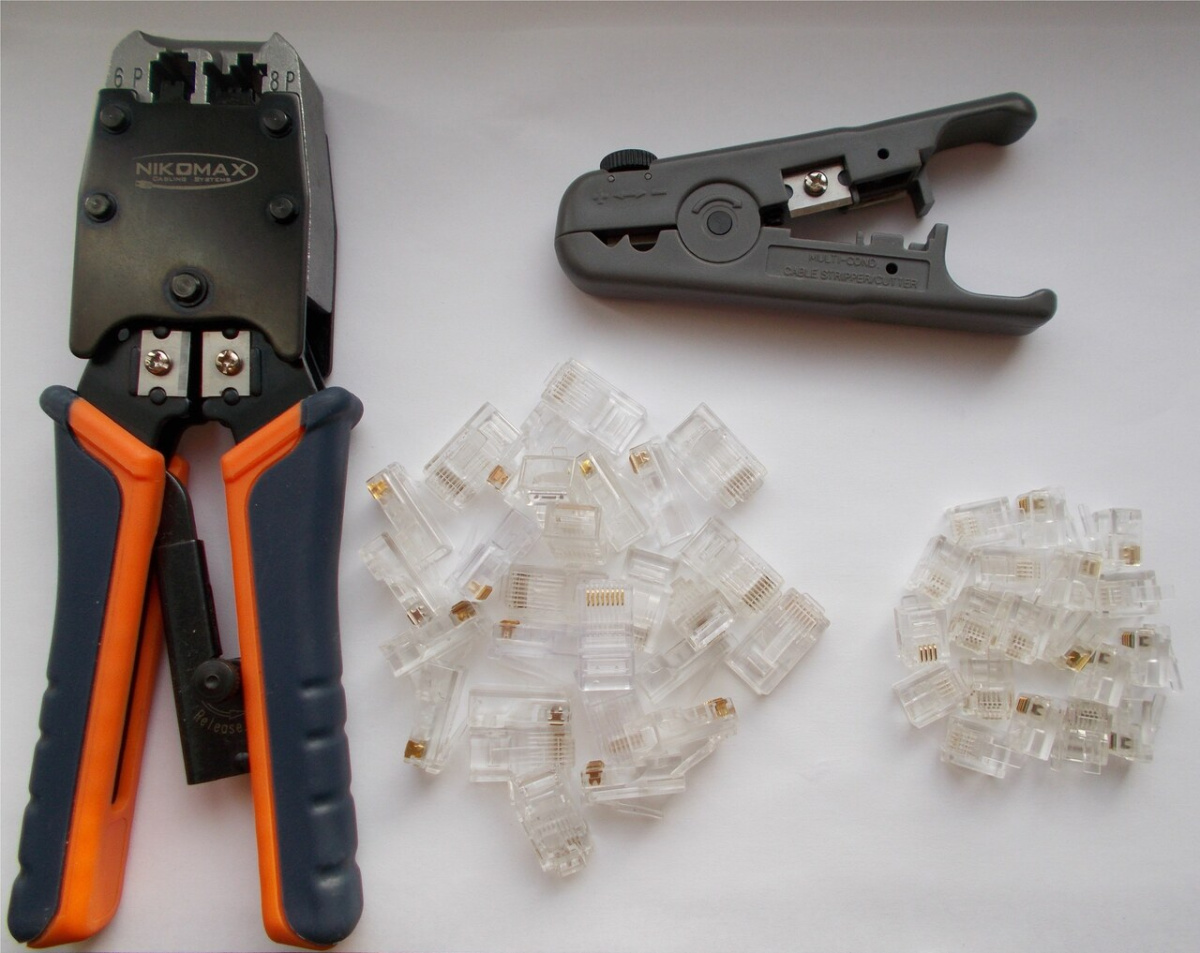

Обжим витой пары происходит в несколько этапов. Сначала провод очищают под глубину разъема RJ 45, разделяют на отдельные проводки и группируют по цветам, затем заводят их в матрицы клещей, зачищают концы, кримпером обхватывают пластиковый коннектор, жилы до упора вставляют в корпус RJ 45 и запрессовывают.

По характеру приведения инструментов в действие они делятся на:

• механические;

• автоматические.

В ряду механических присутствуют как бытовые, так и профессиональные образцы. Автоматические же, же работающие с проводами сечением выше 4 мм, - только профессионального класса.

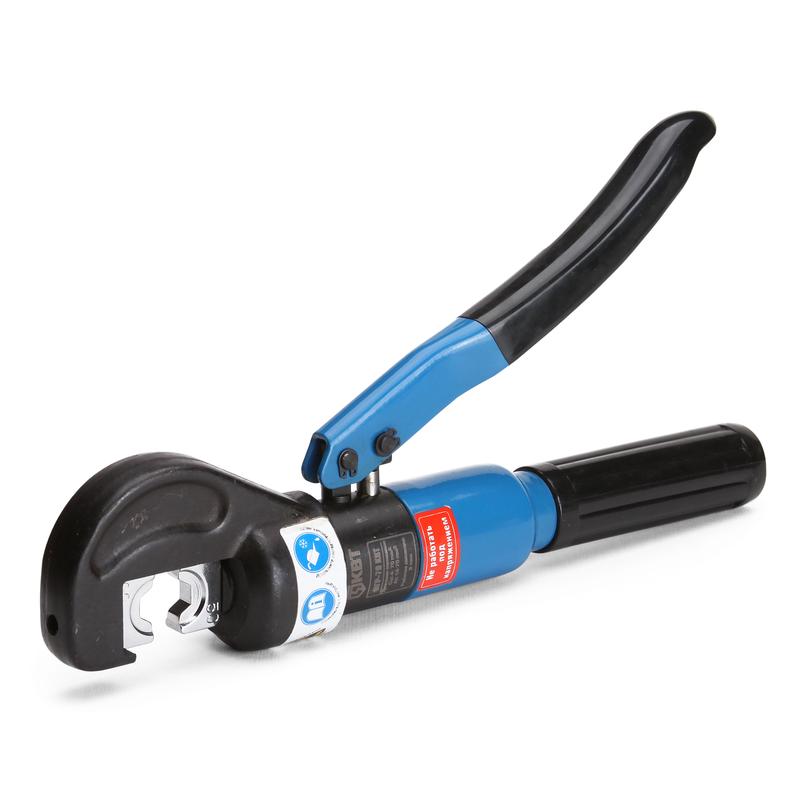

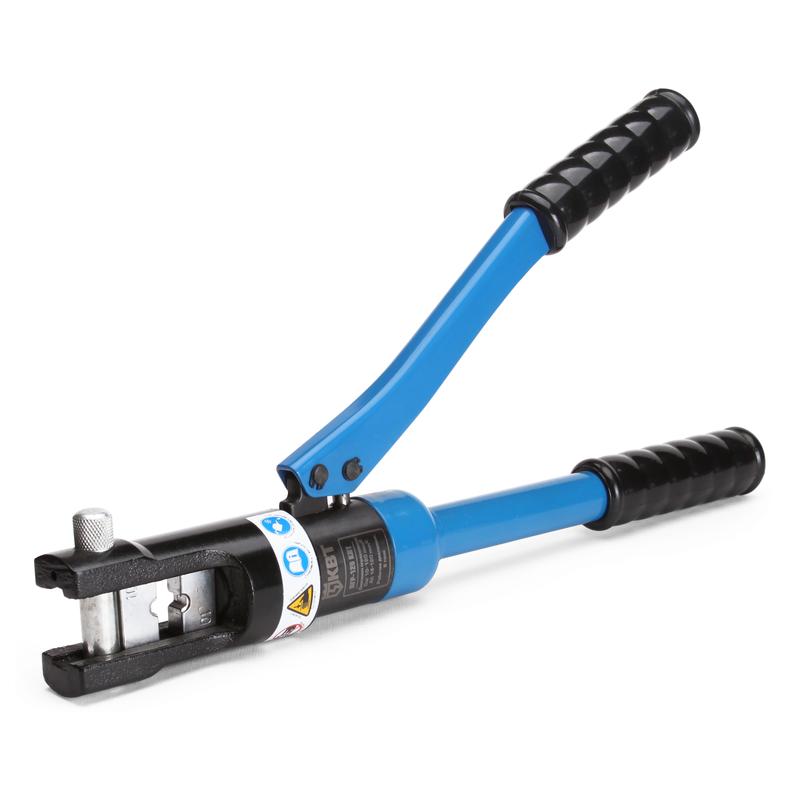

Пример востребованной автоматики – гидравлические ручные прессы (ПГР). Ими выполняют большинство трудоемких операций, прилагая минимум усилий. Конструкция гидравлических моделей включает рукоятки, рабочую ось, головку и разметочную матрицу.

Как они действуют? Работая ручкой поршня насоса, в корпусе создают необходимое давление, масло поступает в цилиндр и продвигает его, а цилиндр давит на матрицу, которая, в свою очередь, обжимает наконечник. В момент смыкания губок поворачивают клапан ручного сброса давления, чтобы не пережать наконечник и не допустить поломки пресса.

Что учесть, покупая кримпер

Выбирая обжимные клещи, следует исходить из задач, которые предполагается решать. А значит, искать модель под тип проводов. Это первое.

Затем следует сосредоточиться на материале и весе. Чересчур легкими качественные клещи не будут.

Обязательно возьмите инструмент в руки. Удобно? Пластиковые накладки на рукоятках не проворачиваются? Уже хорошо! Теперь проверьте качество сочленений, нет ли заусенец, перекосов. Любые мелочи, на которые вы в магазин закроете глаза, скажутся во время рабочего процесса.
