Модульный контактор: для чего он нужен

Одна из самых частых операций в управлении электрическими сетями – включение и выключение освещения, приборов, оборудования. Для этого прибегают, например, к рубильникам и выключателям. Зачем же тогда нужен контактор?

Что такое контактор

Контактор – это коммутационное устройство, предназначенное для замыкания и размыкания силовых электрических линий. В габаритных системах, цепях большой мощности, где осуществляются частые пуски и отключения оборудования с солидной нагрузкой, использовать их гораздо рациональнее. Они способны в течение короткого промежутка времени многократно замыкать и размыкать цепь одновременно на нескольких участках местах, в том числе осуществлять это дистанционно. К тому же процесс можно автоматизировать.

Как работает контактор

Это блок быстросрабатывающих контактов в диэлектрическом корпусе. Основными элементами устройств электромагнитного типа являются:

• контактная группа из подвижных и неподвижных контактов;

• планка, соединенная с соленоидом электромагнита;

• катушка с сердечником;

• возвратная пружина;

• дугогасительная система;

• вспомогательные контакты.

В зависимости от конструкции система одновременно воздействует на одну или несколько пар контактов. Когда на катушку поступает ток, якорь намагничивается, втягивается, токопроводящая планка прижимает неподвижные контакты, и они замыкаются.

Дугогасительная система обеспечивает гашение дуги, которая возникает при переключении главных контактов. Переключение тока в управляющей и блокировочных цепях осуществляют вспомогательные контакты. После снятия питания возвратная пружина отводит контактную планку от силовых клемм.

Контактор можно снабдить дополнительными модулями (например, задержки, механической блокировки) и тем самым расширить его эксплуатационные ресурсы.

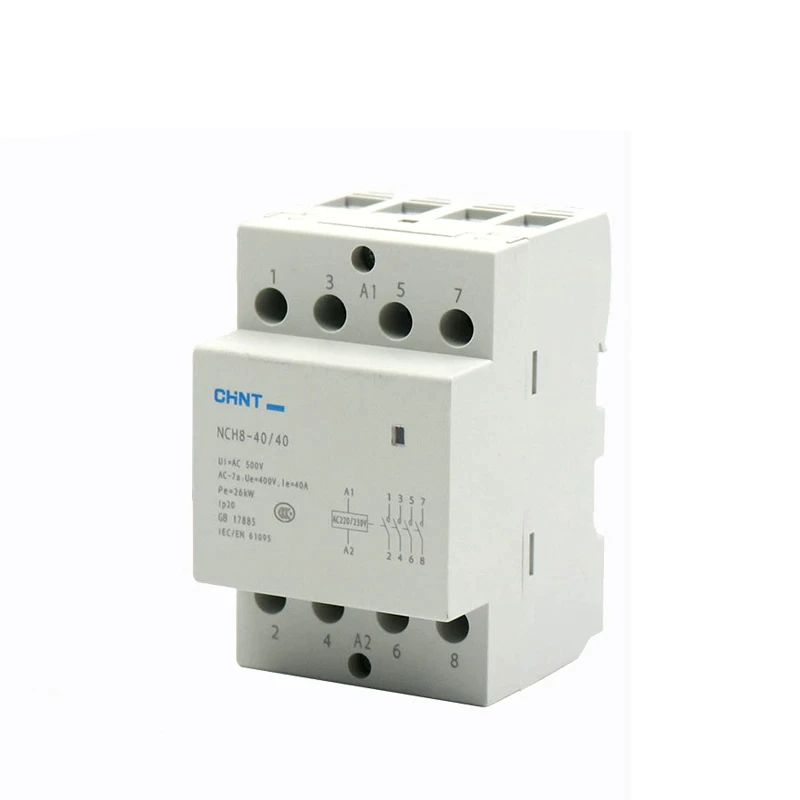

По конструктивному исполнению контакторы делятся на две большие группы - промышленные и модульные (КМ). Модульные устанавливаются на DIN- рейку электрощитов.

В числе преимуществ модульных механизмов назовем:

• небольшие габариты;

• коммутация постоянного и переменного тока;

• низкий шум и отсутствие вибрации;

• индикация состояния устройства на передней панели;

• простая установка и обслуживание.

Где применяется модульный контактор

Функционал контакторов используется очень широко – от бытовых систем освещения до управления высокомощными промышленными электродвигателями (железнодорожный транспорт, трамваи и троллейбусы), то есть в системах, где необходимо частое переключение токов высокой мощности.

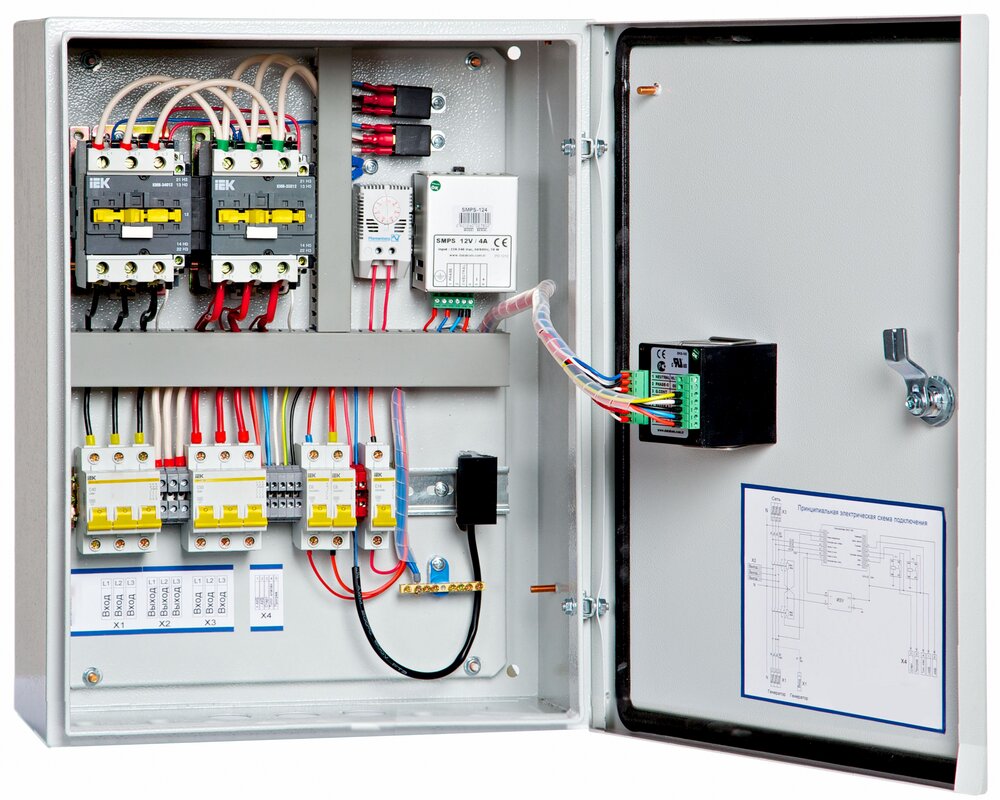

Модульные варианты предназначены как для промышленного, так и бытового применения. Они отлично оправдывают себя в жилых, административных, офисных помещениях, где на первый план выходят компактный размер, низкий уровень шума при работе, наличие корпуса, закрывающего доступ к токоведущим элементам.

Контакторы помогают дистанционно управлять электронагревательным и насосным оборудованием, системами кондиционирования и вентиляции, шлагбаумами и воротами гаражей. Они незаменимы в системе Умный дом.

Например, если систему освещения в доме оснастить контактором, то включать светильники можно будет на расстоянии, скажем, через Интернет. Их весьма успешно применяют на объектах, где требуется управлять множеством осветительных приборов, – в торговых и развлекательных комплексах, бизнес-центрах. Нажав одну кнопку, можно разом зажечь все лампы. Можно продумать и реализовать различные осветительные сценарии – включать свет последовательно или частично, чередовать работу групп светильников, увязать их действие с датчиками движения. Контактор позволит коммутировать более высокий уровень, чем стандартный настенный выключатель. Наконец, он повышает уровень безопасности пользователей.

Как выбрать модульный контактор

Рынок насыщен разнообразием КМ от российских и зарубежных производителей. В выборе следует отталкиваться от характеристик сети и нагрузки, для коммутации которой устройство будет использоваться, а также от условий эксплуатации.

Номинальный ток

У КМ он должен превышать силу тока в обслуживаемом участке. В то же время нужно учесть пусковые токи и взять модель соответствующие категории (обозначение - АС и ее номер).

Номинальное напряжение

Рассматривая его величину, принимают в расчет показатель электромагнитной катушки. Электрики подтвердят: удобно работать моделями на 220 В или 380 В. Однако при использовании реле или датчиков, рассчитанных на меньшие величины, это нельзя игнорировать.

Коммутационная и механическая износостойкость

Качественное устройство обеспечивает определенное количество срабатываний – это и есть износостойкость. Существует 3 класса:

А – о 1,5 до 2 млн. циклов;

В – от 630 тыс. до 1,5 млн.;

В – от 100 тыс. до 500 тыс. срабатываний.

Механический износ предполагает число циклов без нагрузки до проведения ремонтных работ.

Полюсность

Количество полюсов варьируется от 1 до 4. Выбор их числа зависит от характеристик тока (постоянный или переменный) и фазности сети. Однополюсные и двухполюсные образцы устанавливаются в цепях постоянного тока и однофазных переменного. Для трехфазных нередко останавливаются на моделях с тремя рабочими полюсами и дополнительным блокировочным.

Степень защиты

Защита от пыли, твердых частиц и влаги прописывается согласно международной классификации IP. В электрощитах, находящихся в сухих, отапливаемых помещениях достаточно минимального индекса – IP20. Когда существует угроза проникновения влаги, пыли, рекомендуются образцы с защитой от IP44.

Кроме того, перед покупкой обязательно учитывают диапазон рабочих температур, климатическое исполнение.
