Как расшифровать маркировку кабеля и провода

11.01.2022

В буквенно-цифровом коде содержится важнейшая информация о кабеле или проводе. Если правильно прочитать символы, сделать выбор в пользу того или иного кабеля или провода будет гораздо легче. На самом деле задача не так сложна. Главное – уяснить принцип, по которому составлена маркировка.

Кабельная продукция разнообразна. Она различается функциями, конструктивными особенностями, эксплуатационными характеристиками. Согласно ГОСТу 31996-2012 кабели и провода должны снабжаться маркировкой в виде надписи, которая наносится на оболочку изделий, а если таковой нет – на защитную изоляцию.

Основной принцип, по которому формируется это длинное сочетание букв и цифр, един. По порядку перечисляются марка кабеля или провода, тип изоляции, климатическое исполнение, число и сечение жил, обозначение ТУ, товарный знак или наименование предприятия-изготовителя, дата изготовления, страна производства.

Исключения большей частью касаются продукции промышленного или специального назначения. Это удел профессионалов. Мы сосредоточимся на расшифровке аббревиатур бытового кабеля.

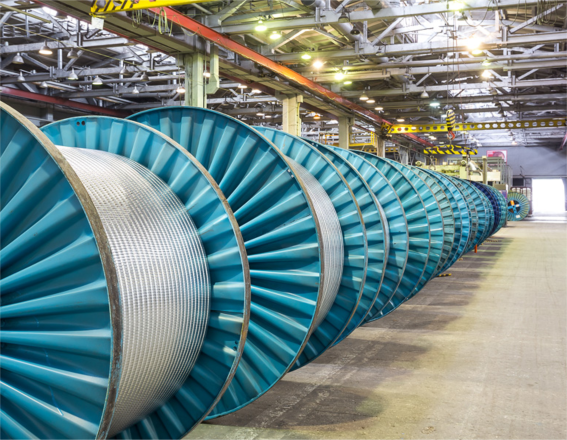

Кабель на катушке

Виды кабельной продукции

Провод - это одна или несколько изолированных или неизолированных жил, иногда имеющих защитную оболочку, обмотку или оплетку.

Кабель - это несколько изолированных проводов, заключенных в одну или несколько защитных оболочек. Если провода рассчитаны на напряжение 380, 660 и 3000 В переменного тока, то кабели – на любое напряжение.

Шнур - две или более изолированные гибкие или особо гибкие жилы до 1,5 кв. мм, скрученные или уложенные параллельно, поверх которых могут иметься неметаллическая оболочка и защитные покрытия.

Конструкция кабельных изделий

Основными элементами кабельно-проводниковых изделий являются:

  • токопроводящие жилы;
  • изоляция - обособление проводников друг от друга при помощи диэлектрических материалов;
  • броня – увеличивает прочность кабеля при критических нагрузках;
  • экран - защищает внешние цепи от влияния электромагнитных полей токов, идущих по кабелю;
  • наружная оболочка.

Последовательно разберем, что обозначают буквы и цифры маркировки.

Материал жил

В начальной букве аббревиатуры зашифрован материал токопроводящих жил. Алюминиевые помечаются А, алюминиевый сплав - Ас. Медные жилы не обозначаются.


Тип изделия

Здесь имеются следующие градации:

  • провод установочный (Пу);
  • кабель установочный (Ку);
  • шнур (Ш).

Провода или шнуры для монтажа и эксплуатации, требующих повышенной гибкости, выделяют буквой Г.

Плоский провод маркируется буквой П.

Изоляция, броня, защитная оболочка

Токопроводящие жилы берутся в изоляцию. Она различается по материалу:

  • из поливинилхлоридного пластиката, в том числе пониженной пожарной опасности (В);
  • из сшитого полиэтилена (Пв);
  • из полимерных композиций, не содержащих галогенов (П);
  • из сшитых полимерных композиций, не содержащих галогенов (Пс).

Отдельно прописаны требования пожарной безопасности. Качественная одиночно проложенная кабельная продукция не должна распространять горение. Для групповой прокладки приняты следующие обозначения:

  • не распространяющая горение, с пониженным дымо- и газовыделением - нг(А, В, С, D)-LS;
  • с низкой токсичностью продуктов горения - LSLTx;
  • не выделяющие коррозионно-активных газообразных продуктов при горении и тлении - HF.

ГОСТ предписывает защищать жилы цветной изоляцией. Рекомендуются зелено-желтый, синий, коричневый, черный, серый цвета. Красный и белый – не желательны. Зеленый и желтый цвета используют для жилы заземления, а синий - для нулевой.

По наличию брони выделяют кабель:

  • небронированный без защитного покрова (Г)
  • бронированный (Б - стальными лентами, К или П – круглой проволокой).

Используется несколько оболочек кабелей: алюминиевые, свинцовые (С), стальные, из ПВХ пластиката (В), полиэтиленовые (П), резиновые (Р, Н, Рт).

Климатические условия

После марки изделия через дефис указывается климатическое исполнение:

  • У - умеренный климат;
  • ХЛ - холодный;
  • УХЛ - умеренный и холодный;
  • Т - тропический (В - влажный, С - сухой);
  • М - морской умеренно-холодный;
  • О - общеклиматическое исполнение (кроме морского);
  • ОМ - общеклиматическое морское;
  • В - всеклиматическое.

Обозначение числа жил, площади сечения, напряжения сети в маркировке кабеля

Следующая группа цифр связана с характеристиками жил - их числом и номинальным сечением. Если кабель одножильный, то первой цифры нет. Для кабеля с жилами заземления меньшего сечения (PE) через знак + указывают их число и сечение. Нулевая жила обозначается буквой N.

Несколько примеров:

  • ВВГнг-LS (А) 5х6 (РЕ, N) - три основные медные жилы, медная жила заземления и нулевая медная жила номинального сечения 6 кв.мм;
  • ВВГнг-LS (А) 4х10 (N) - три основные медные жилы и нулевая медная жила номинального сечения 10 кв.мм;
  • КГтп 3х25+1х16 (РЕ) - три основные медные жилы номинальным сечением 25 мм и медная жила сечения 16 кв.мм.
Далее указывается номинальное напряжение сети: 380 В (0,38 кВ), 660 В (0,66 кВ), 1000 В (1 кВ).

Последние символы связаны с ТУ, по которым изделие изготовлено.

Расшифровка наиболее распространенных типов кабеля и проводов отечественного производства

Маркировка Что означает

АВБШвнг

алюминиевый кабель, изоляция из ПВХ-пластиката, броня из стальных лент, наружная оболочка из ПВХ-пластиката, не распространяющий горение

ВБШвнг

медный силовой кабель, изоляция из ПВХ-пластиката, броня из стальных лент, шланг из ПВХ-пластиката, не распространяющий горение

АПВ

алюминиевый провод, изоляция из ПВХ-пластиката

ВВГнг-LS

силовой медный кабель с оболочкой из ПВХ-пластиката, не распространяющий горение, с пониженным дымо- и газовыделением

АВВГ-П

алюминиевый кабель, плоский, изоляция и оболочка из ПВХ-пластиката

КВВГнг

контрольный медный кабель, изоляция и оболочка – поливинилхлоридная композиция, не распространяющий горение

КГтп

гибкий медный кабель, изоляция и оболочка из термоэластопласта

КРШУ

кабель управления медный, с резиновой изоляцией, в резиновой оболочке, повышенной озоностойкости и морозостойкости

ППГнг-HF

медный кабель с изоляцией и оболочкой из полимерной композиции, не распространяющий горение, не выделяющий коррозионно-активных газов при горении и тлении

ПРКА

монтажный медный провод в резиновой кремнийорганической оболочке повышенной термостойкости

ПНСВ

нагревательный провод, стальной, в виниловой оболочке

ПуГВ

провод монтажный, медный, изоляция - ПВХ-пластикат, без оболочки, гибкий

ПуВ

провод монтажный, медный, изоляция - ПВХ-пластикат, без оболочки

РПШ

провод в резиновой изоляции, медный, оболочка – шланговая резина

ШВВП

шнур плоский с виниловой изоляцией, медный, в виниловой оболочке

ПВС

провод соединительный, медный, изоляция – ПВХ, в виниловой оболочке
