Какой выбрать электрощит?

Квартирный электрический щит – неприметный ящик или бокс, на который обычно мало обращают внимание. Разве что раз в месяц, когда нужно снять показания электросчетчика. Собственно, частота обращений к щитку показывает, верно ли он был выбран и укомплектован. Ведь допущенные ошибки оборачиваются серьезными неприятностями.

Фактически квартирный электрощит – это сердце домашней проводки, центр коммутации. В нем собраны основные распределительные, защитные и контрольные устройства линии электроснабжения, питающей данное помещение. Щит принимает электроэнергию от центральной магистрали, распределяет ресурсы по группам потребителей (стиральная машина, водонагреватель, электроплита) и отдельным линиям (освещение, розетки комнат), учитывает израсходованный свет, защищает бытовую технику и сети от перегрузок и замыканий, а пользователей – от ударов током.

По каким параметрам выбирать корпус щита? Давайте разбираться:

• конструкция;

• материал корпуса;

• способ установки;

• защита от пыли и влаги;

• размеры.

Какие бывают электрощиты для квартир и частных домов

По назначению различают модульные, учетные и учетно-распределительные щиты. Внутри боксов первого типа имеются DIN-рейки и площадки для стандартизированного модульного оборудования. В учетных размещают контрольно-измерительные приборы и автоматические выключатели, а учетно-распределительные щиты – это два в одном. В них, помимо вышеназванных планок, есть предназначенные для монтажа защитной аппаратуры на отходящие линии и отсек для вводного коммутационного аппарата. В квартирах, частных домах, коттеджах, на дачах устанавливают именно такие.

Материал изготовления

Здесь два варианта – металл и пластик.

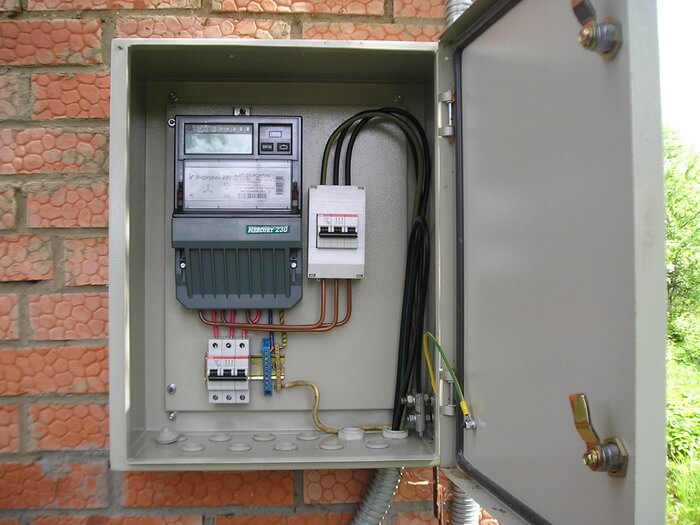

У стальных коробов, покрашенных для защиты от коррозии, немало плюсов – они супернадежны, прочны, долговечны, устойчивы к ударам и другим механическим повреждениям. Дверцы, как правило, снабжаются замком, а по контуру для герметичности прокладывается уплотнитель. Они максимально защищены при возгораниях. Все эти моменты выходят на первый план, если бокс стоит на улице или в неотапливаемом, влажном помещении. Антивандальное исполнение, которое предлагают некоторые производители, – также оптимально для установки на открытых площадках свободного доступа. Если же речь идет о внутриквартирных ящиках, то эти предосторожности ни к чему. Объемные, габаритные боксы (хотя точнее сказать – шкафы) - всегда металлические.

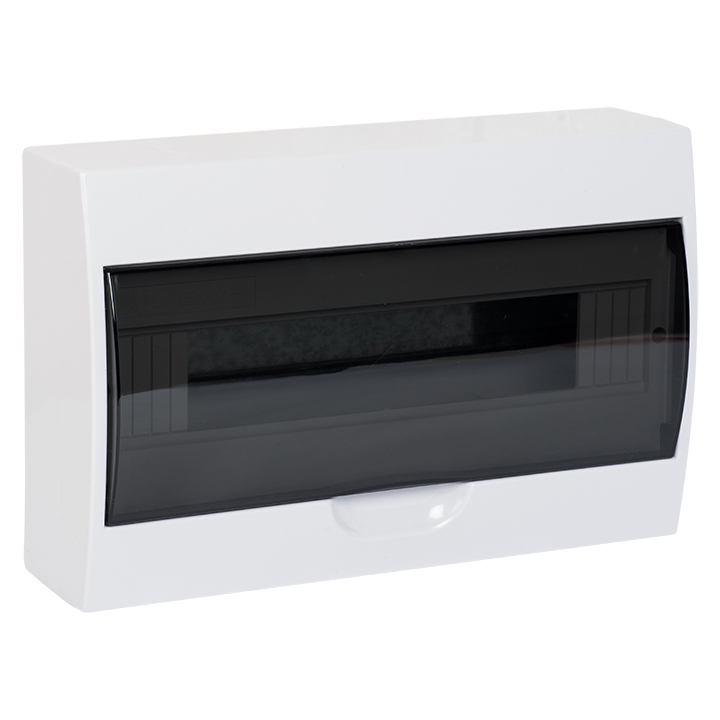

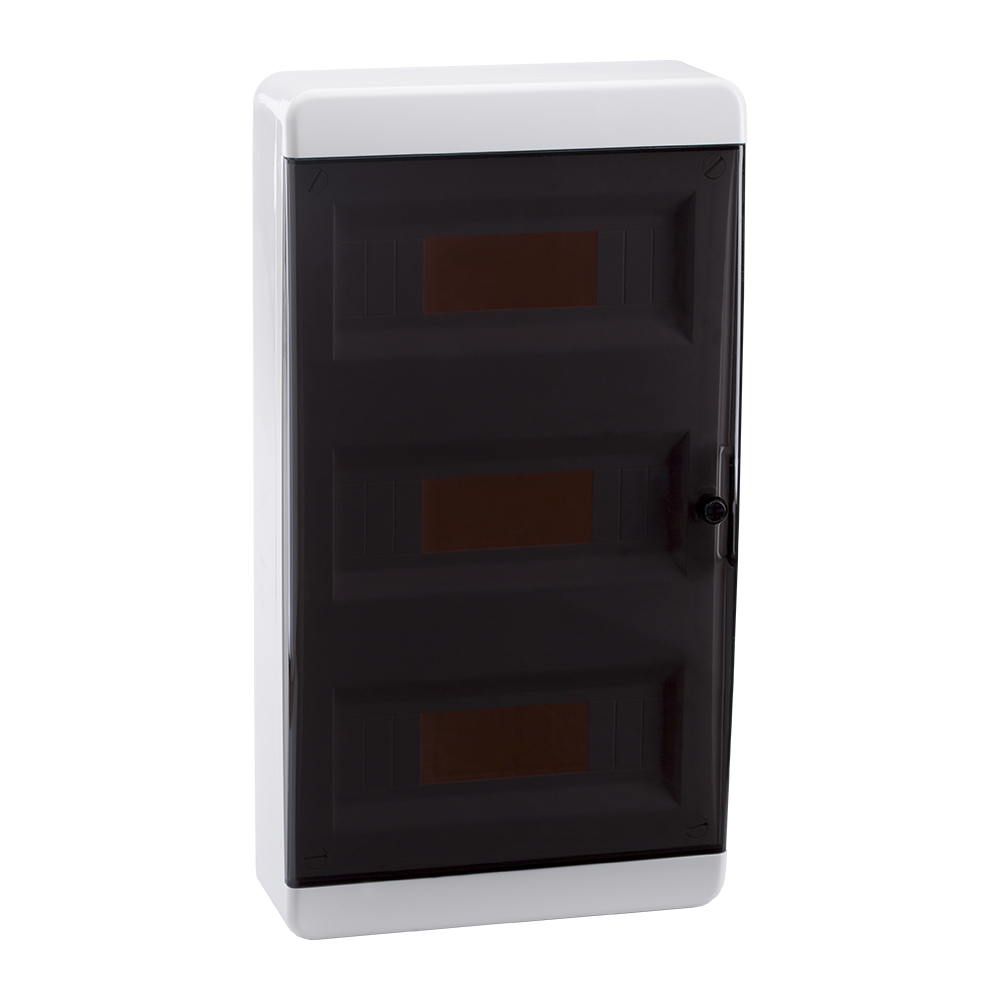

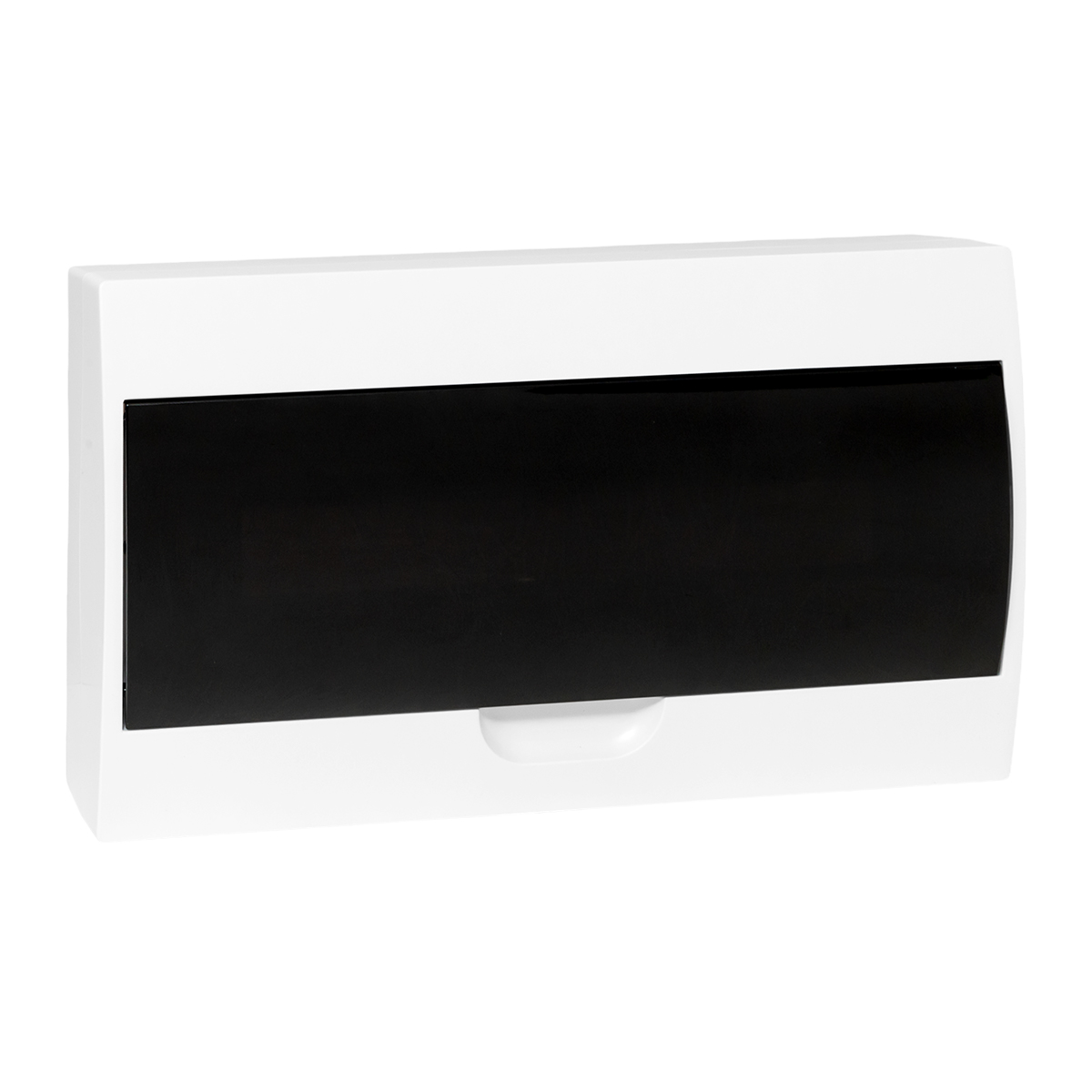

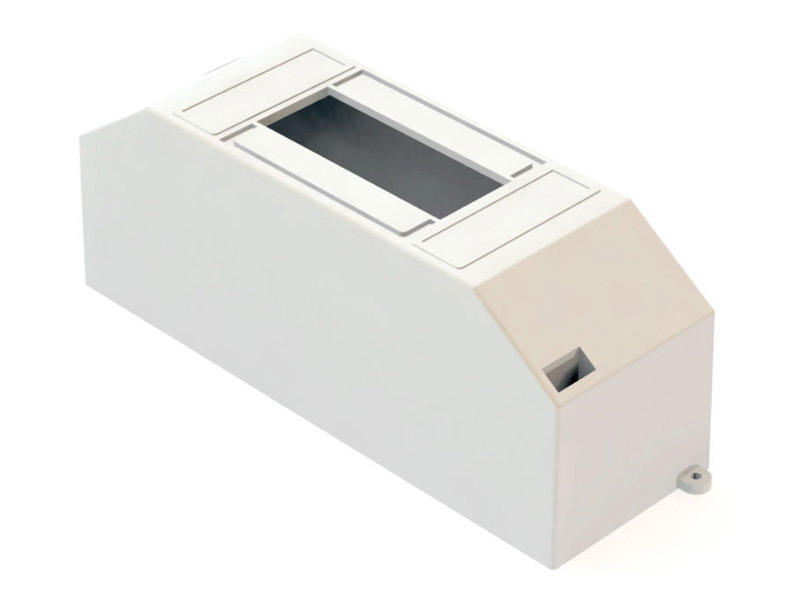

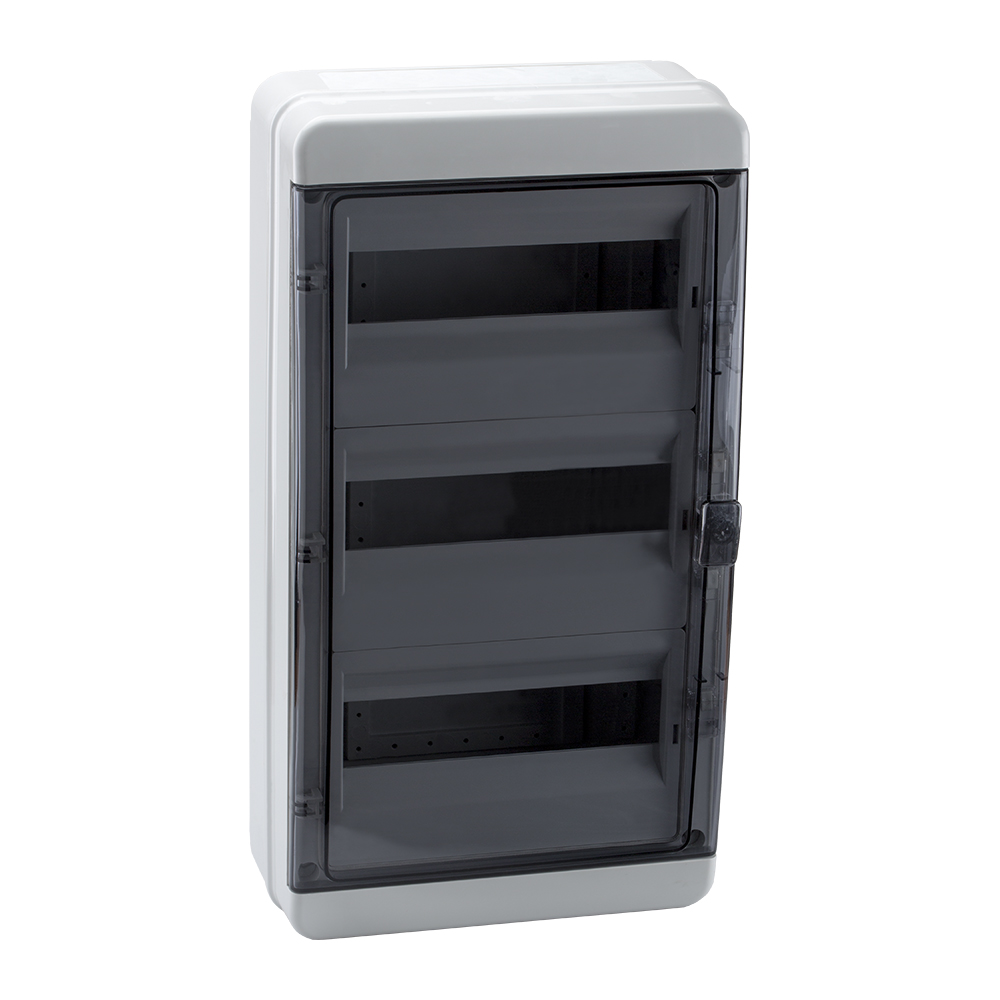

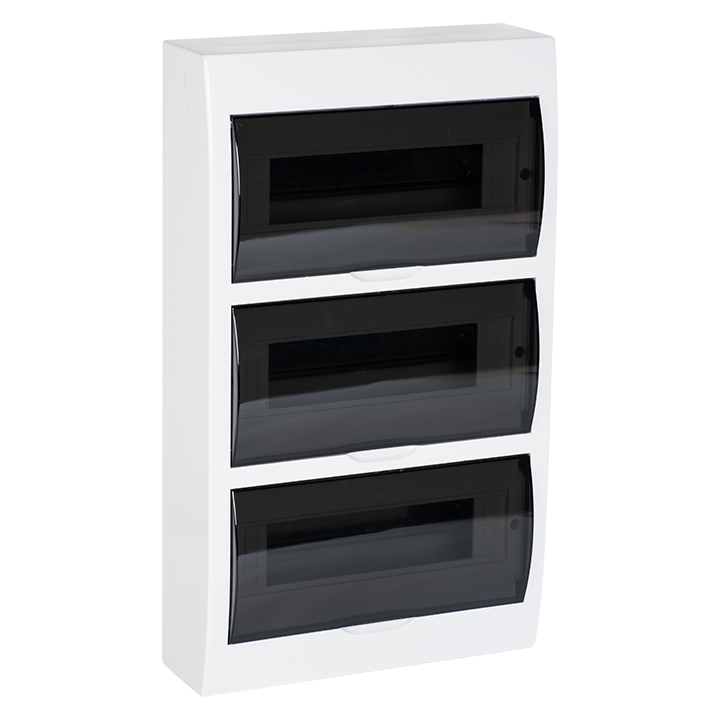

Для дома лучше остановиться на аккуратном коробе из пластика. Они легкие и достаточно прочные. По долговечности пластиковые модели не уступают металлическим. Их не требуется заземлять. И, что нередко определяет выбор покупателей, – выглядят эстетично. Все-таки обычно щитки располагают в прихожих, неподалеку от входной двери, и предпочтительнее купить стильные образцы, которые не выбиваются из интерьера. Наконец, цена пластиковых боксов ниже.

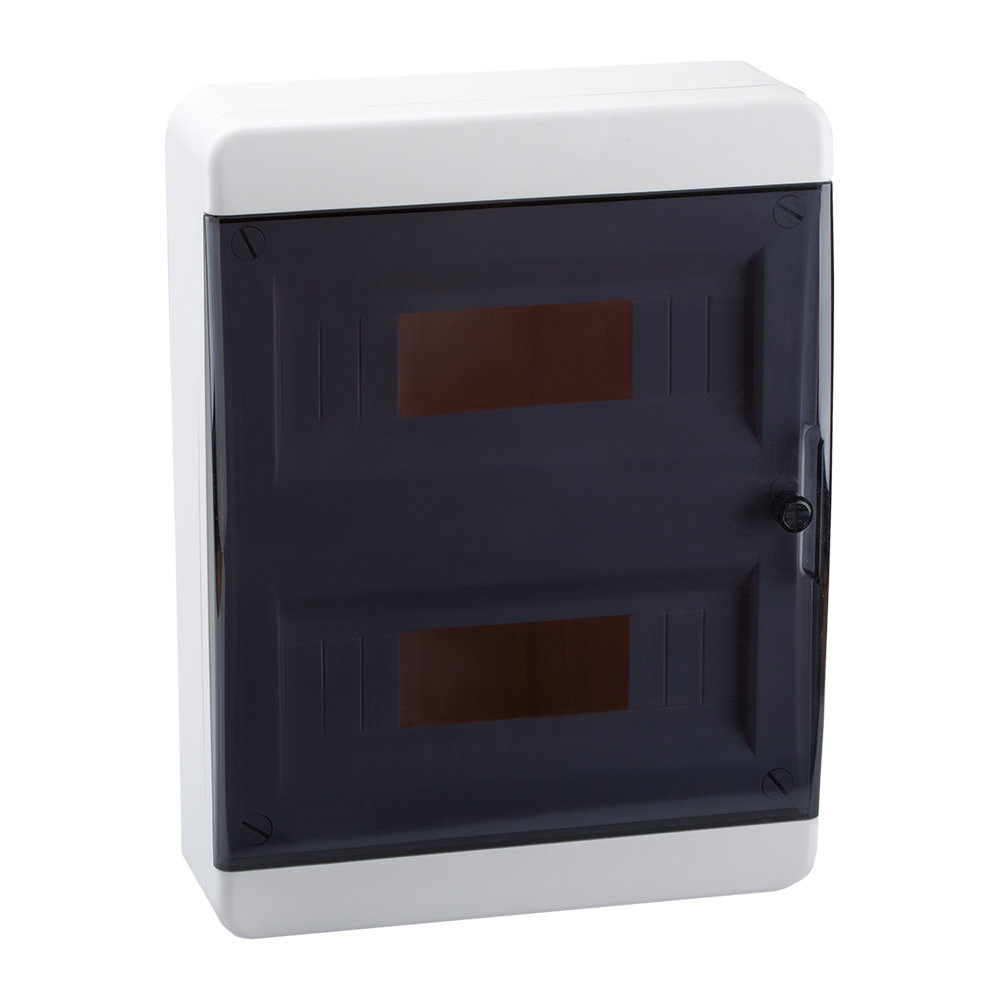

О дверце. Для квартиры не суть – прозрачная будет передняя панель или глухая. Нормативные требования это не регламентируют. Кому-то из потребителей прозрачная дверца или с окошком у табло электросчетчика кажутся более удобными.

Место и способ крепления

В жилых помещениях, как уже было упомянуто, щитки располагают неподалеку от входа. Размещают их строго вертикально на жестких поверхностях. Место подбирают внимательно. Все-таки на кону электробезопасность людей. Итак, не ближе, чем 50 см от газовых труб и линий водоснабжения. Желательны хорошая вентиляция и уровень освещенности.

Частый вопрос – на какой высоте от пола устанавливать электрощит. Расстояние от пола до нижнего края ящика должно составлять 1,4 – 1,6 м. Бокс должен быть легко доступен для обслуживания и контроля (собственники обязаны обеспечить доступ сотрудников ресурсоснабжающей организации), в то же время необходимо ограничить несанкционированный интерес посторонних лиц. В квартире это, в первую очередь, касается детей.

В быту практикуется два способа монтажа:

• накладной;



• встраиваемый.

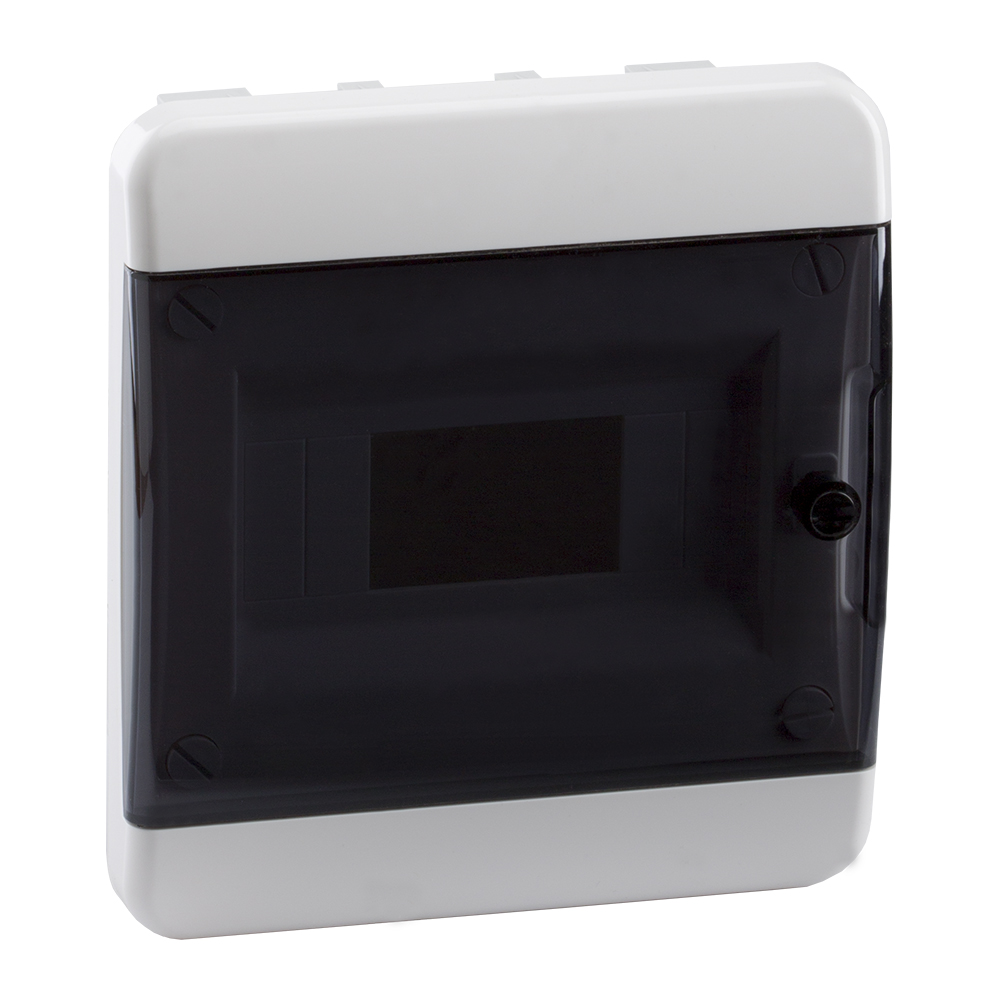

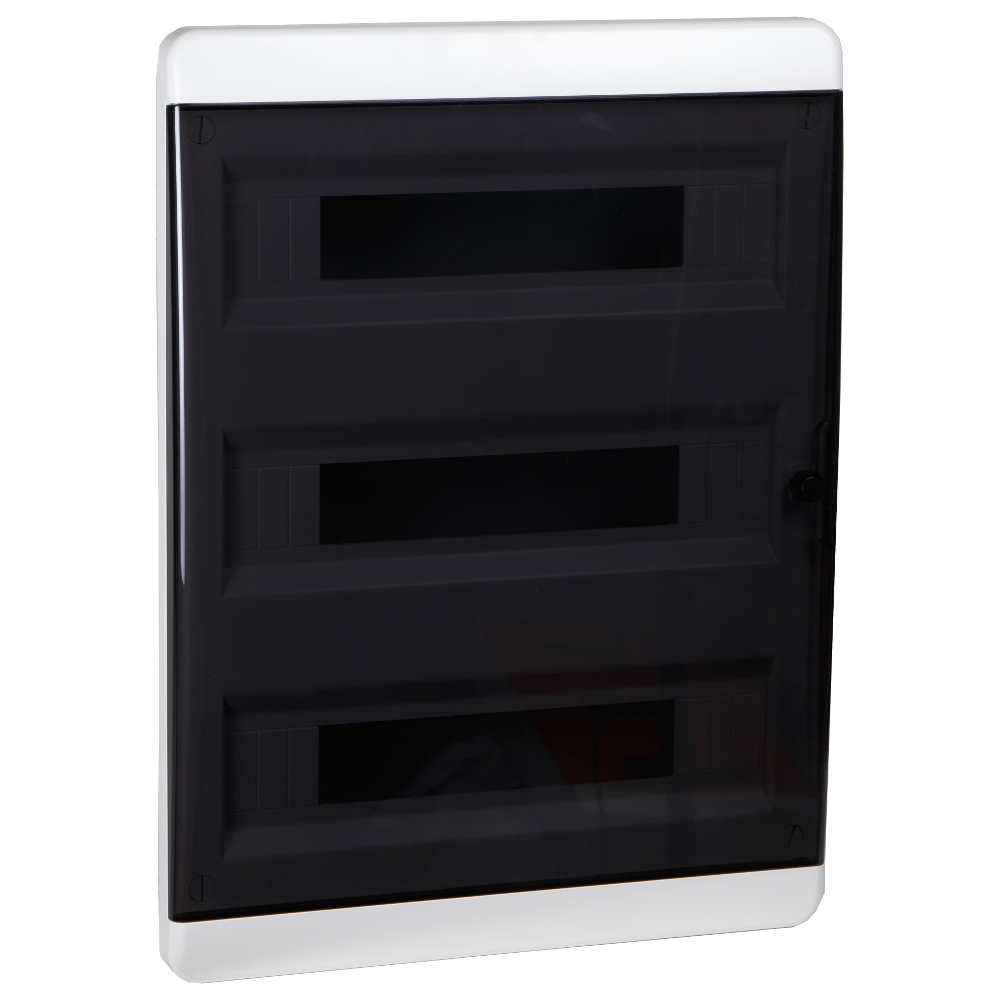

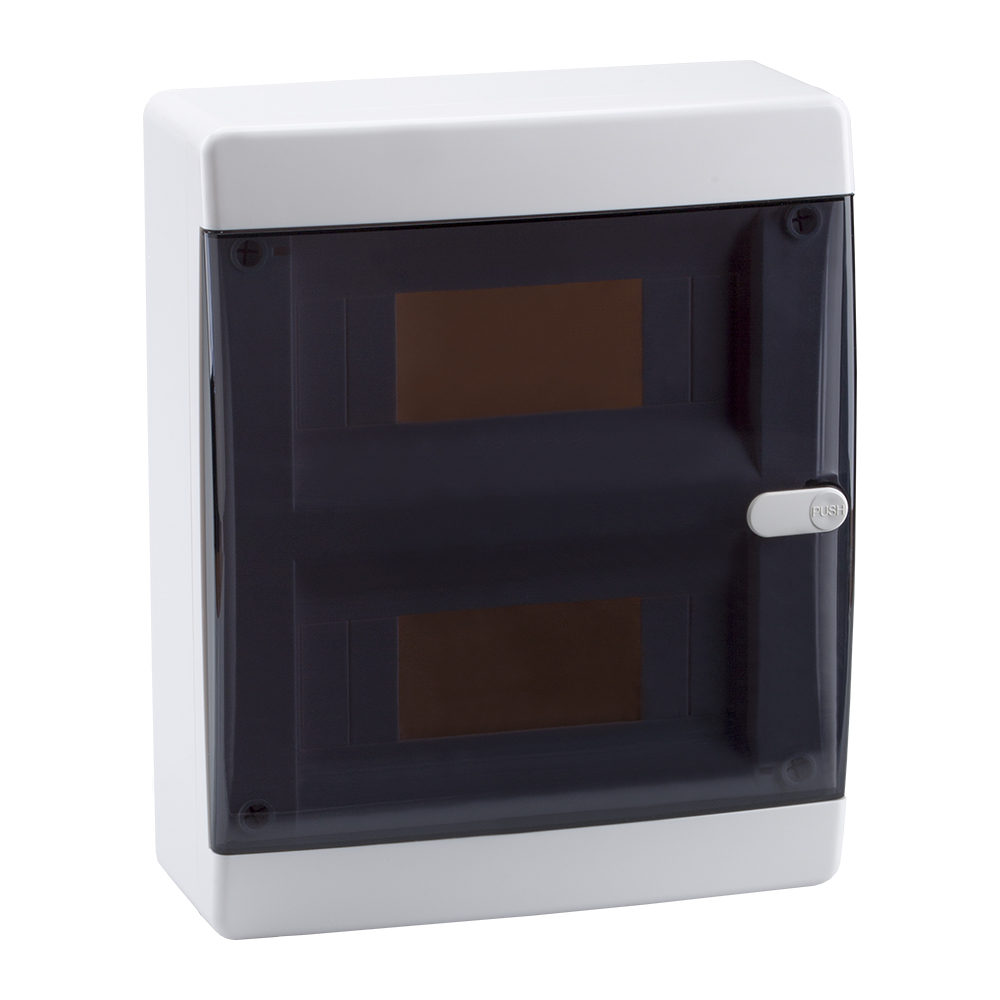

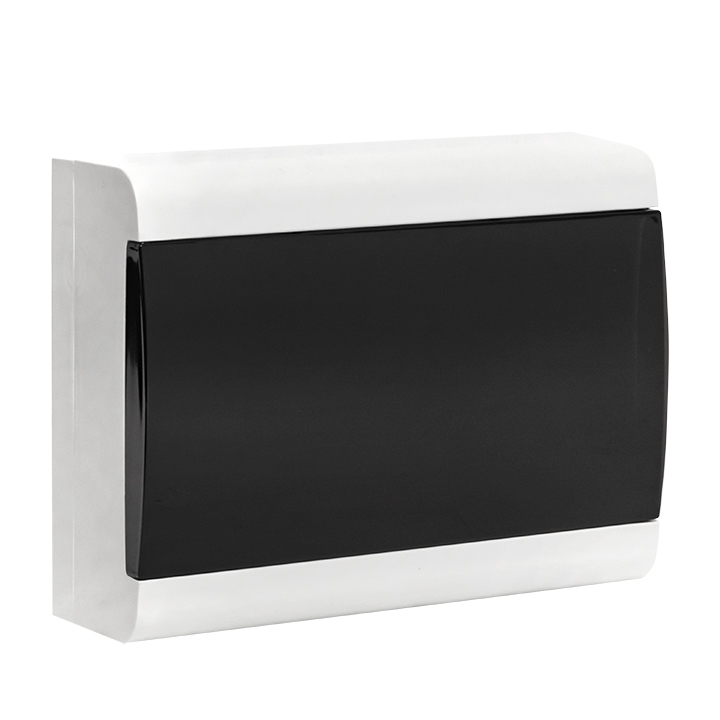

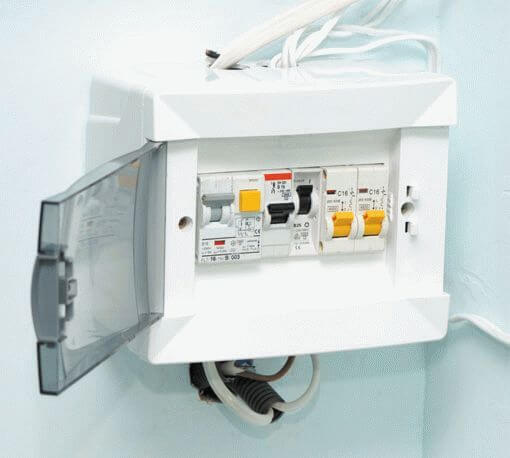

Передняя панель накладных образцов выступает над поверхностью стены. Их навешивают при помощи дюбелей или саморезов. Смотрятся неплохо. В деревянных домах и постройках с тонкими перегородками это единственный технически возможный метод. Хотя и в железобетоне специальную нишу под встроенный щиток, который идет вровень со стеной, выдолбить непросто. Так обычно поступают, когда щиток заменяется в ходе ремонта.

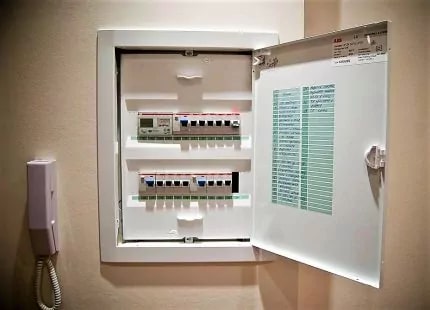

Если выбрана скрытая установка, то нужно соотнести глубину бокса и толщину стены. Процесс монтажа не представляет больших сложностей. В пластиковых корпусах имеются перфорированные лючки для ввода кабеля, в металлических – отверстия, защищенные сальниками. Бокс фиксируется винтами, расположенными в углах.

Защита по IP

Это международная классификация, которая распределяет все электроизделия по степени защиты от влаги, пыли и твердых частиц. Представляет собой индекс из двух цифр. Для многоквартирных домов с центральным отоплением достаточно минимального уровня – IP21, IP31, IP32. Для влажных помещений берут образцы IP44 и IP54. Но от прямого попадания жидкости они не защищают, потому под открытым небом или в условиях агрессивной воздушной среды понадобятся модели IP55, IP65.

Размер электрощита

Перед покупкой об этом спрашивают многие. И понятно – габариты и наполнение щита имеют первостепенное значение. Иначе это просто оболочка.

Что составляет начинку щитков? Это вводный автоматический выключатель, реле напряжения, электросчетчик, дополнительные автоматы, контролирующие высокомощную технику, дифференциальные автоматы или пары «автомат плюс УЗО», шины соединительные (для подключения и объединения рабочих нулей и проводов заземления) и распределительные (для линейных автоматов, дифавтоматов, УЗО).

Размер определяется по числу модульных устройств, которые в него поместятся. Один модуль – 18 см. Именно такую ширину имеет однополюсный автоматический выключатель. Двухполюсный автомат займет 2 модуля, трехфазный – 3, однофазный УЗО – 3, трехфазный – 5, счетчик – в зависимости от модели - от 6 до 8 модулей.

Чтобы не ошибиться с габаритами, нужно иметь на руках проект электропроводки помещения, отражающий размещение, количество и мощность всех точек потребления. По нему высчитывают число и мощность групп потребителей. Затем суммируют размеры всех элементов схемы (в модулях). Также следует учесть место на подключение проводов и соединение групп автоматов. Наименования марок счетчиков содержат число вмещаемых модулей – 12, 18, 36, 48…

Все необходимое защитно-коммутационное и учетное оборудование для городских квартир, как правило, вмещается в щиток на 16-24 модулей.

На что обратить внимание перед покупкой

Проверьте жесткость каркаса, не хлипкие ли стенки. Детали должны быть плотно подогнаны, без зазубрин и зазоров, перфорация - ровная. Попробуйте действие защелки.

Бокс может продаваться в комплекте со вспомогательным оборудованием и крепежом – шинами, суппортом для шин, сальниками, дюбелями, винтами, заглушками, маркировочной лентой или наклейками. Возможно, аксессуары придется докупить отдельно.
