Как выбрать кабель для охранной сигнализации
В широком спектре сигнальных систем безопасности выделяются комплексы охранные, пожарные и охранно-пожарные. Первые призваны защитить объект от несанкционированного проникновения, вторые – от возгораний, а охранно-пожарные системы универсальны. В силу своей функциональности в нашей стране группа ОПС наиболее распространена. Такие сигнализации устанавливают в коммерческой недвижимости, общественных пространствах, в частных домах.
Сигнально-охранный кабель является важным элементом защитной системы и должен отвечать ряду нормативных требований. Госстандарты в равной степени обязаны исполнять как производители кабельно-проводниковой продукции, так и самих систем безопасности. Соответствие продукции ГОСТу предприятие–изготовитель подтверждает документально.
Конструкция и требования

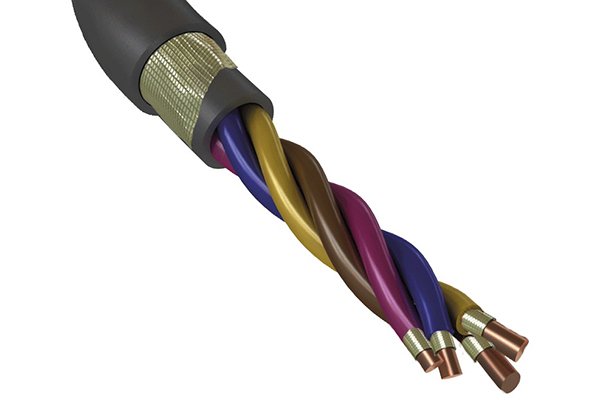

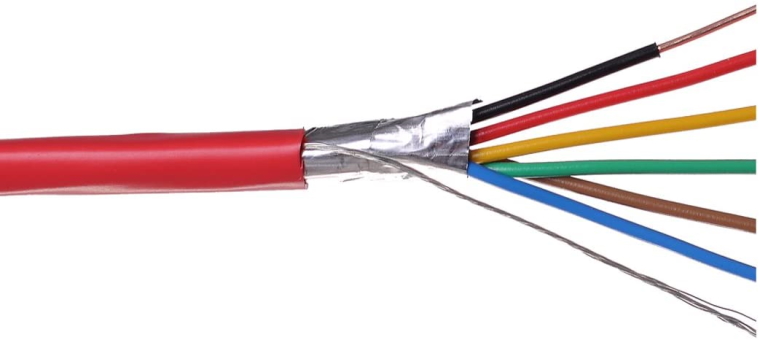

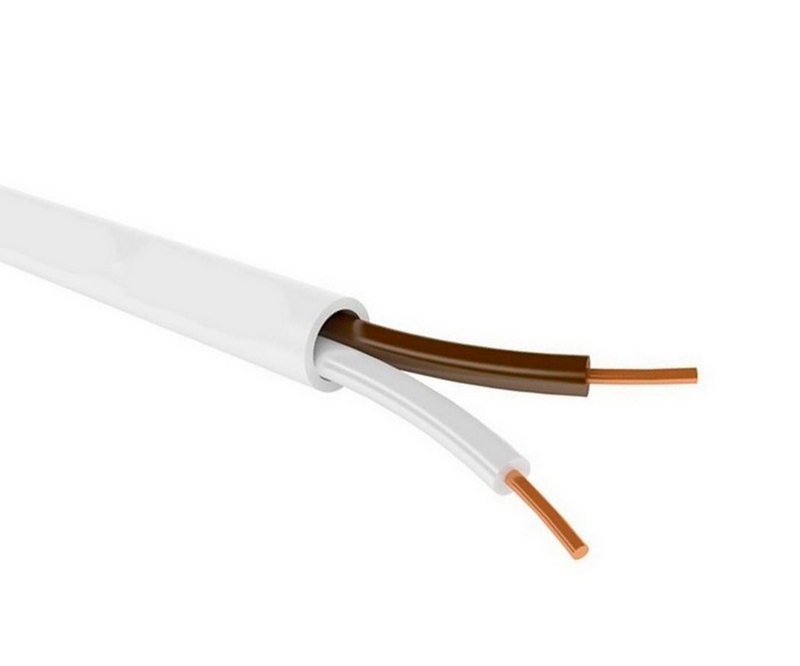

Кабель для охранных сигнализаций, систем управления и связи используется для передачи слаботочных импульсов. Он представляет собой контрольный провод с медными жилами (минимум – две), сечением 0,1 – 2,5 кв.мм, в изоляции и внешнем слое из полиэтилена, ПВХ или резины. Рассчитан на напряжение до 380В переменного или 700В постоянного тока.
Стандартные требования для всех групп охранной КПП подразумевают стойкость к внешним воздействиям:
механическим нагрузкам;
ультрафиолету, повышенной влажности, включая погодные явления, скачкам температуры окружающей среды;
химически агрессивным веществам.

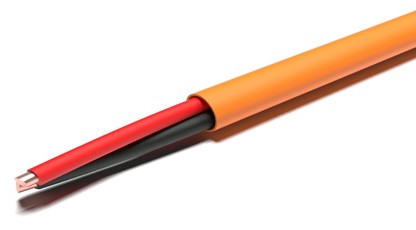

Критерии для пожарной и охранно-пожарной сигнализации жестче. Основное предписание касается огнестойкости. Данный кабель во время возгораний должен поддерживать эксплуатационные характеристики максимально долго, чтобы из опасной зоны успели эвакуироваться люди. Для увеличения времени функционирования применяется негорючая или самозатухающая изоляция, в частности, силиконовая резина. Такой кабель не дымит, не выделяет вредные испарения. Сечение токопроводящей жилы - не менее 0,5 кв.мм. Для сравнения: жилы охранного кабеля вдвое тоньше - от 0,22 кв.мм.
Важно! После воздействия огня пожаростойкий кабель требует замены. Дальнейшая эксплуатация не разрешена. В ячейку
Маркировка изделий
Параметры продукции обозначены в маркировке. Приняты следующие буквенные обозначения:
нг – не распространяющие горение, латинские буквы от A до D в скобках показывают категорию огнестойкости;
FR – огнестойкий;
LS - с низким уровнем выделения дыма при тлении;
HF- безгалогеновая продукция с низкой окислительной активностью;
LTx – минимальный уровень токсичности, такие образцы рекомендованы для медицинских, социальных и детских образовательных учреждений.
Комбинация буквенного кода говорит о сочетании исполнений. Например, FRLS – это, как правило, кабель с изоляцией из кремнийорганических составов и с поливинилхлоридной оболочкой. Он плохо горит, не выделяет дым, а испарения нетоксичны.
Важно также уметь прочесть цифровой индекс, касающийся токопроводящих жил. Трехзначные коды расшифровываются так:
первая цифра – число пар;
вторая – скрутка;
третья – диаметр.
То есть, 2х2х0,5 –это две пары жил с двойной скруткой, сечением 0,5 кв.мм. В двухзначных индексах (скажем, 2х0,75) скрутка не указана, здесь первый символ обозначает количество однопроволочных жил, второй – их диаметр.
Виды сигнального кабеля
Группа КПП для охранных сигнализаций довольно обширна, каждая модификация отличается спецификой и нюансами эксплуатации. Подробнее рассмотрим характеристики двух ярких представителей семейства.

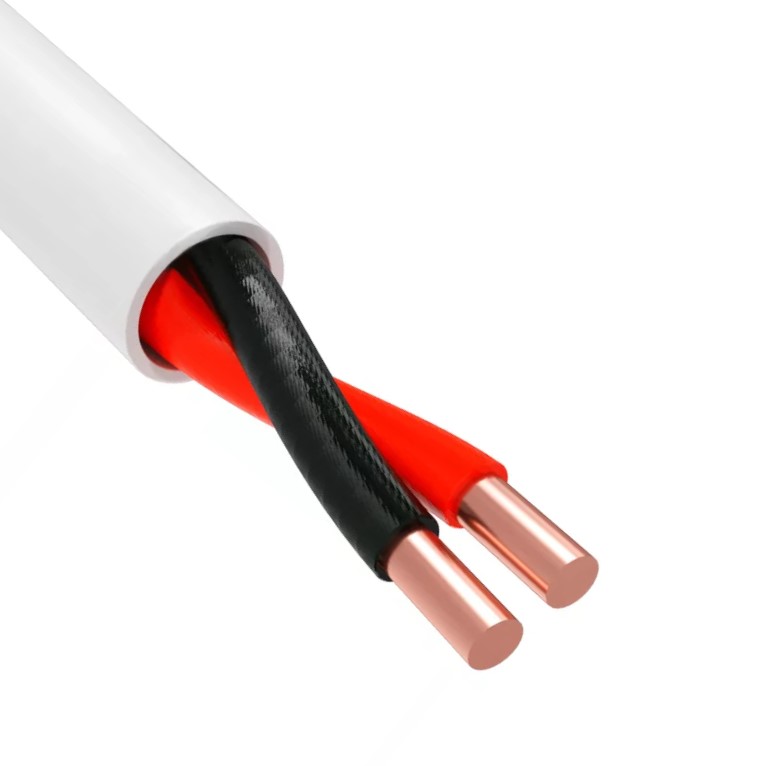

КПСВВ - симметричный кабель для систем сигнализации, управления и связи с изоляционным слоем и покрытием из ПВХ. Его основное назначение – обеспечивать работоспособность электронных систем оповещения о ЧП. Состоит из двух скрученных однопроволочных медных жил сечением от 0,5 до 2,5 кв.мм. Стандартно производится в одно- и двухпарном исполнении, но по просьбе заказчика число пар может быть увеличено до сорока.
Относится к классу негорючих и востребован в комплексах пожарной безопасности внутри зданий. Снаружи также может быть задействован, если обеспечена защита от ультрафиолета и погодных явлений. Шкала рабочих температур (-40 - +70 градусов по Цельсию) вполне допускает монтаж на открытых площадках.

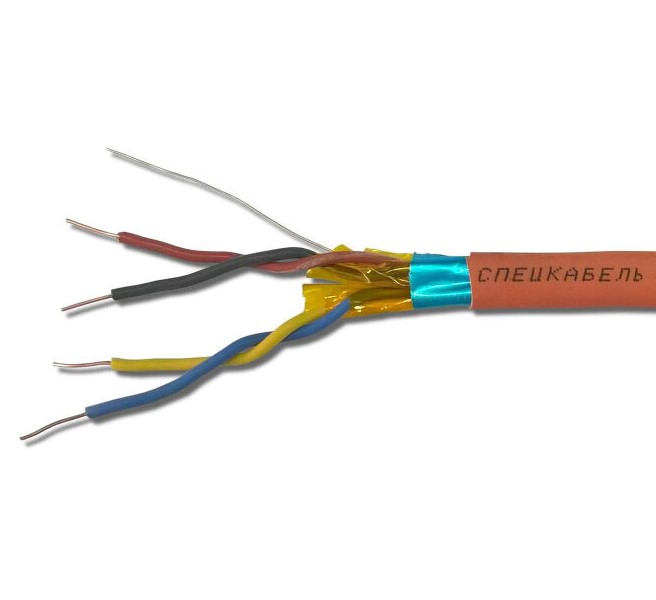

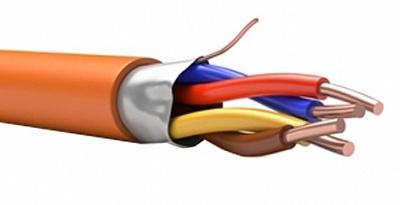

Кабель производится в вариациях, способных удовлетворить самые жесткие требования – со сниженным дымо- и газовыделением, не распространяющие горение при прокладке в пучках, стойкие к маслам и химическим веществам. Образцы КПСЭнг(А)-FRLS отличает общий экран из алюмолавсановой ленты и проводник из медной луженой проволоки. То есть представлены фактически все возможные комбинации для ОПС и применения в самых сложных условиях.

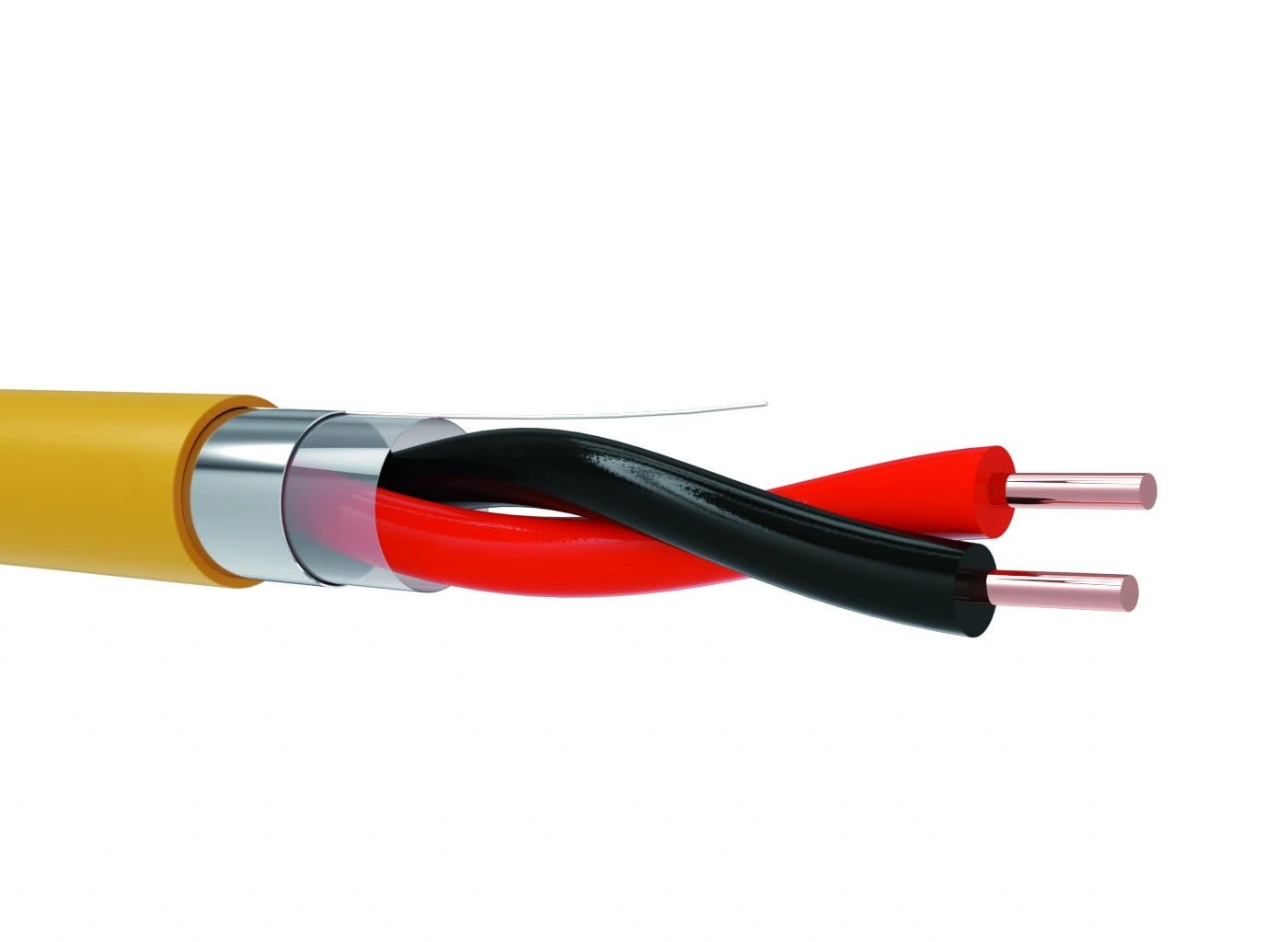

Марка КСБнг(А) FRLS – огнестойкие кабели промышленного интерфейса. Широко используются в системах пожарной сигнализации, противодымной защиты, в прочих автоматических комплексах безопасности и жизнеобеспечения, в том числе на объектах с высоким риском возгораний и взрывоопасности. Изделия групповой и одиночной прокладки целиком отвечают нормам соответствующих технических регламентов.
Конструкция включает пары однопроволочных медных жил диаметром 0,64 – 1,78 кв.мм, скрутку с полиамидной пленкой, общий алюминиевый экран из полимерной ленты с медным луженым проводником и защитным покровом из ПВХ-пластиката. Диапазон рабочих температур - от-50 до +70 градусов. Комплектация систем безопасности этим кабелем дает уверенность, что защитный комплекс будет действовать и в чрезвычайных ситуациях - диапазон рабочих температур - от-50 до +70 градусов, КСБ не горит, не выделяет дым.
Специфика эксплуатации диктует необходимость проявить особенное внимание к техническим параметрам огнестойкой КПП. Делайте выбор в пользу проверенных производителей!
