Кабель КГтп-ХЛ описание и характеристики

Данный вид кабеля – это не просто технический элемент, а важная часть инфраструктуры, которая обеспечивает безопасность и надежность в самых разнообразных условиях эксплуатации. С его помощью можно организовать электрические сети для подключения оборудования и электроинструмента, сохраняя высокую степень защиты от внешних факторов.

Расшифровка

Прежде необходимо разобраться, что обозначает эта конструкция. Это силовой гибкий кабель, который предназначен для эксплуатации в условиях низких температур. Обозначение включает несколько элементов, каждый из которых указывает на ключевые характеристики и особенности:

К – кабель;

Г – гибкий, то есть проводники в устройстве могут свободно изгибаться;

тп – термопластичный, указывающий на материал изоляции с пониженным уровнем галогенов, стойкий к многим химикатам;

ХЛ – обозначение для эксплуатации при низких температурах.

Описание и конструктивные особенности

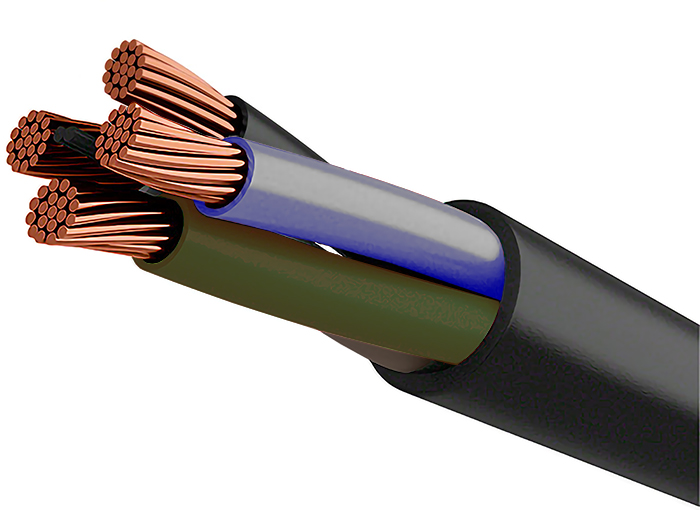

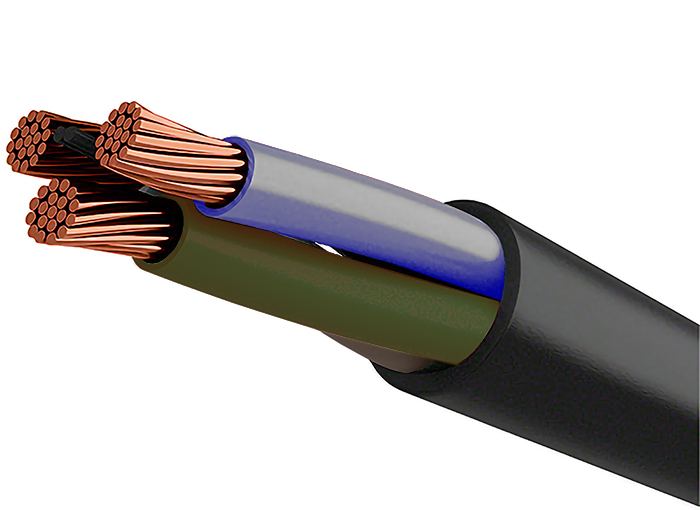

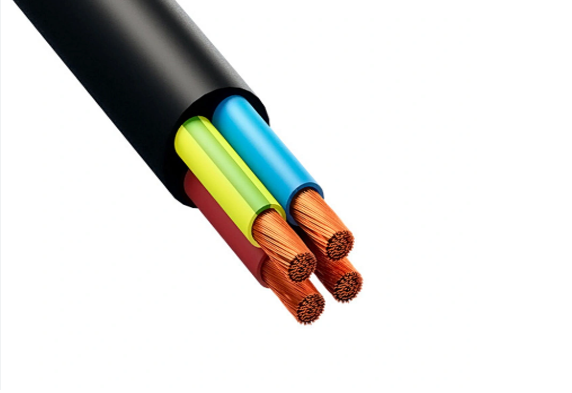

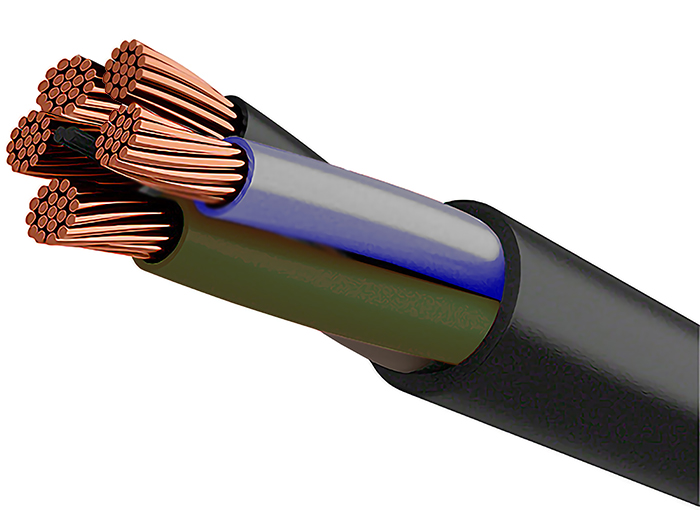

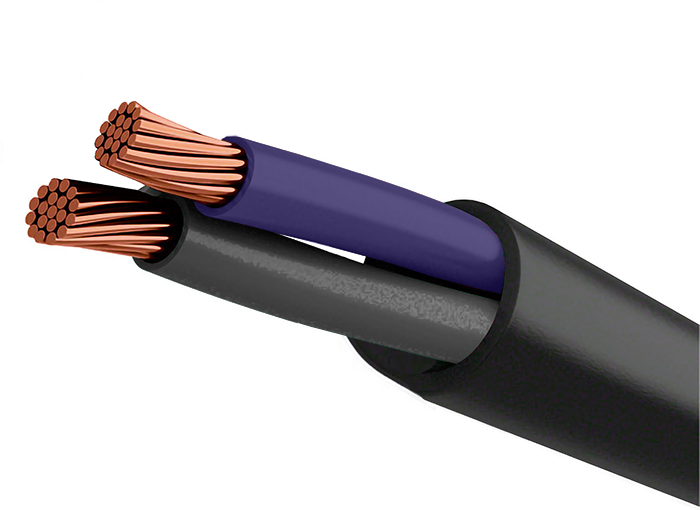

Это устройство с несколькими проводниками, которые защищены специальной изоляцией. В его конструкции можно выделить несколько основных элементов:

• Проводники – медные элементы, обеспечивающие надежную проводимость и долговечность.
• Изоляция выполнена из термопластичных материалов, устойчивых к механическим повреждениям и низким температурам.
• Оболочка – может быть выполнена из полиэтилена или других стойких материалов, которые защищают кабель от воздействия внешней среды.

Гибкость конструкции позволяет использовать устройство в условиях арктического климата и других холодных регионов, что делает его оптимальным решением.

Технические характеристики

Кабель КГтп-ХЛ имеет следующие технические характеристики:

• Номинальное напряжение: 0,66 кВ или 1 кВ.
• Рабочая температура: от -60°C до +50°C.
• Изоляция: термопластичная, устойчивая к морозам.
• Сечение проводников: от 1,5 мм2 до 240 мм2 в зависимости от модели.
• Стандартная оболочка: термоэластопласт или другие материалы.
• Устойчивость к внешним механическим повреждениям, включая изгибы, скручивания и растяжения.

Область применения

Изделие применяется в системах электроснабжения для передачи энергии к подвижным и стационарным установкам при экстремально низких температурах. Его использование актуально как в промышленности, так и в бытовых целях, где требуется гибкость, надежность и устойчивость к механическим нагрузкам. Устройство эффективно работает в суровом климате, выдерживая интенсивные вибрации и воздействие морозов, что делает его незаменимым для эксплуатации на открытых пространствах, в складских и производственных помещениях, а также при подключении оборудования в транспортной сфере.

КГтп-ХЛ успешно заменяет менее устойчивые аналоги, надежно работая там, где другие кабели выходят из строя.

Условия эксплуатации и монтажа

Монтаж и эксплуатация требуют соблюдения ряда специфических требований:

• Температурный диапазон эксплуатации, включая допустимый нагрев при работе, не превышает интервал от -60°C до +50°C.
• Гибкость – благодаря гибким проводникам, изделие можно прокладывать в местах с ограниченным пространством или на подвижных объектах.
• Устойчивость к механическим повреждениям – оболочка защищает от воздействия внешних факторов, таких как ударные нагрузки или воздействие химических веществ.
• Монтаж – кабель можно монтировать как в земле, так и в воздухе, с соблюдением рекомендаций по минимальному радиусу изгиба.

Требования к упаковке провода КГтп-ХЛ

При упаковке конструкции важно соблюдать следующие требования:

• Упаковка должна обеспечивать защиту от механических повреждений.
• Кабель должен быть смотан в аккуратные бухты или уложен в катушки для удобства транспортировки.
• Упаковочные материалы должны быть холодостойкими, то есть сохранять свои свойства и обеспечивать защиту кабеля при воздействии низких температур.

Требования к маркировке

Маркировка включает следующие данные.

• Полное название и тип.
• Дата выпуска.
• Страна-производитель.
• Стандарт, по которому изготовлен кабель.
• Номинальное напряжение и сечение проводников.
• Эксплуатационные особенности.

Эта информация необходима для обеспечения безопасности при монтаже и использовании.

Условия хранения кабеля

Для сохранения долговечности и качества важно соблюдать правила хранения: устройство должно храниться в сухих помещениях, защищенных от влаги и прямых солнечных лучей. Он должен быть аккуратно смотан в бухты или размещен на катушках, чтобы исключить риск механических повреждений.

Аналоги кабеля КГтп-ХЛ

В случае отсутствия необходимой модели на складе, можно использовать аналогичный продукт, который отвечает технологическим требованиям ГОСТ.

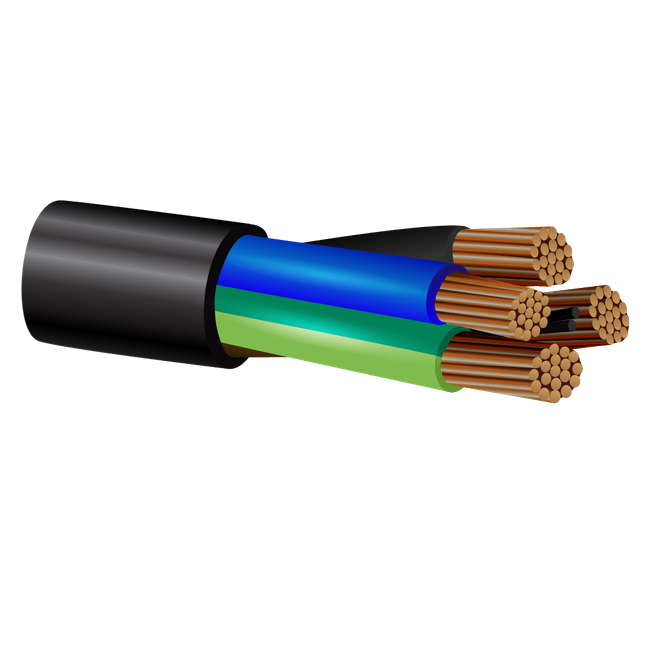

• КГ-ХЛ. Изделие, состоящее из медного многопроволочного сердечника и резиновой холодостойкой изоляции. Жилы изолированы в несколько слоев: сначала термобарьером из тонкой пленки, затем полиэтиленом и резиновой смесью на основе каучука. Наружная оболочка также выполнена из резины, что придает изделию высокую гибкость и устойчивость к вибрации. Он сохраняет свою целостность даже при длительном применении и температурах до -60 градусов по Цельсию.

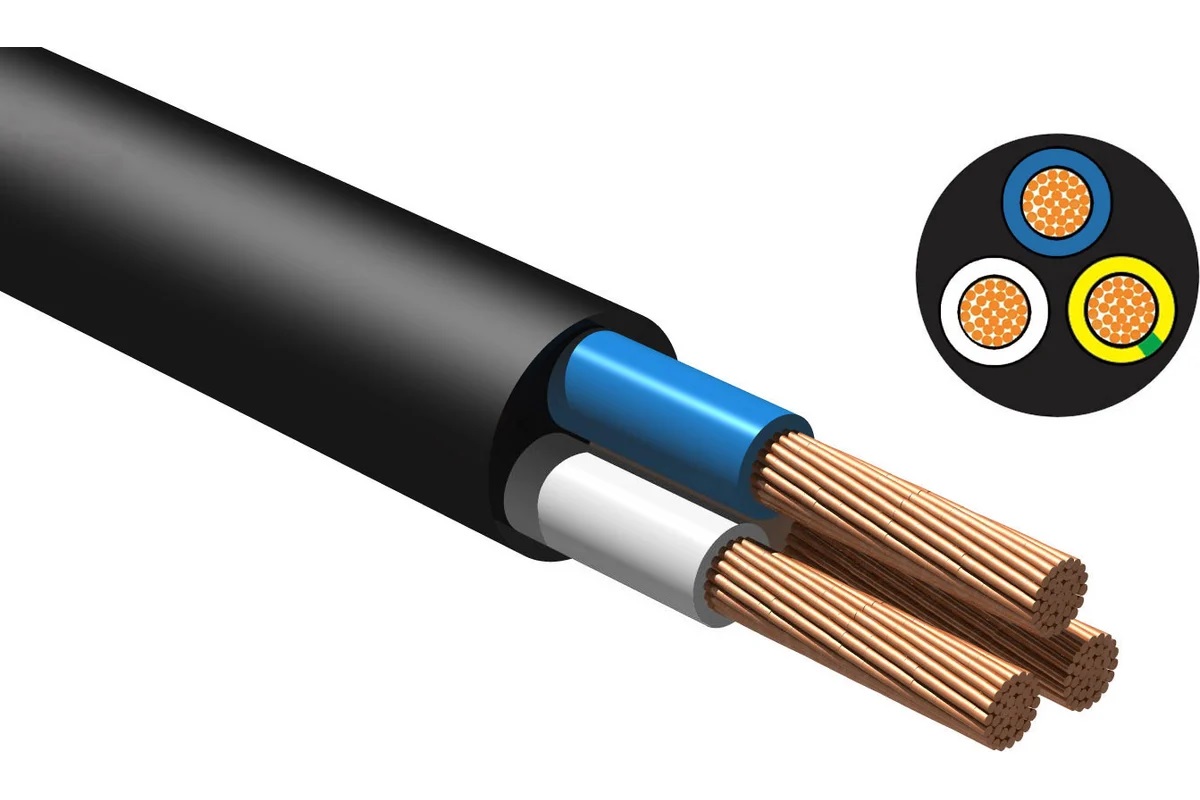

• Кабель КГП-ХЛ предназначен для электроснабжения подвижных устройств, которые обладают малым или средним уровнем мощности. Он подходит для укладки в самых разных условиях: внутри комнаты, открытые площадки, на суше и воде.

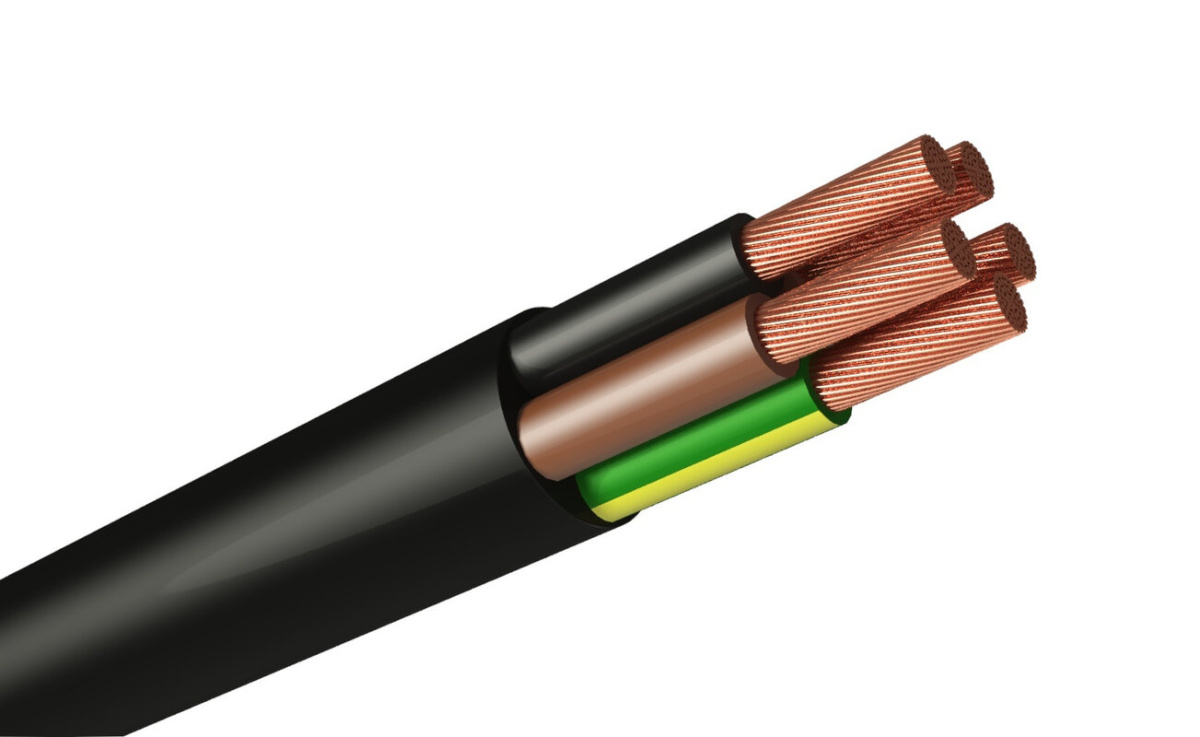

• Кабель КПГТ-ХЛ идеально подходит для организации энергоснабжения оборудования, работающего в сложных и тяжелых условиях. Его усиленная конструкция обеспечивает надежность и долговечность, позволяя выдерживать удары, растягивающие нагрузки и другие механические воздействия.

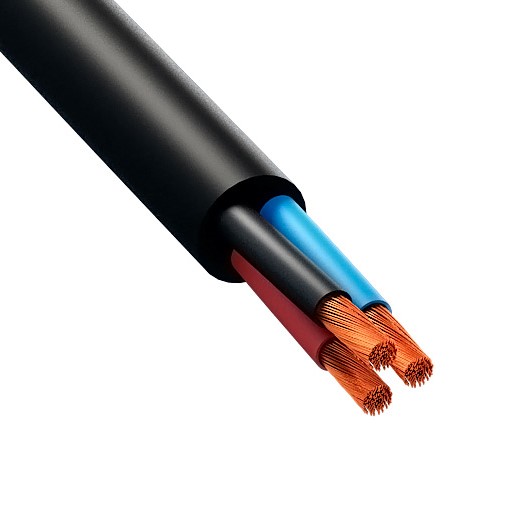

• Кабель КГН применяется для подключения мобильных генераторов. Его внешняя оболочка выполнена из наиритовой резины, которая отличается устойчивостью к воздействию масел и обладает свойством негорючести.

Каждый из этих устройств обладает особенностями, и выбор зависит от специфических условий эксплуатации.

Заключение

Кабель КГтп-ХЛ – надежное решение для эксплуатации в суровых климатических условиях. Технические характеристики, защитные функции, гибкость и устойчивость к низким температурам делают кабель идеальным решением для использования в энергетических системах, где требуется передача постоянного или переменного тока. А также в строительстве и других сферах, где необходимы надежные и долговечные электрические соединения.
