Гибкий кабель: выбрать резину или термоэластопласт?
В обширном семействе кабельно-проводниковой продукции марка КГ занимает свое важное место. Сегодня, когда пошли в ход новейшие полимерные изоляционные материалы, электрики продолжают хранить гибкому кабелю в резиновой изоляции верность.
Кабель активно используют для нестационарной прокладки, соединения передвижных агрегатов, включая крупногабаритные, и присоединения их к электрическим сетям – в закрытых помещениях и на открытом воздухе, на суше и в водоемах, в условиях умеренного, холодного и тропического климата, под действием прямых солнечных лучей и в мороз. Допускается воздушная прокладка на подвесных тросах и эстакадах. КГ востребован практически во всех отраслях промышленности, находит применение в быту.
КГ пригоден для работы с постоянным и переменным током. Номинальное переменное напряжение при частоте 50 Гц – 0,66 кВт, при использовании постоянного тока кабель выдерживает рабочее напряжение до 1 кВт.

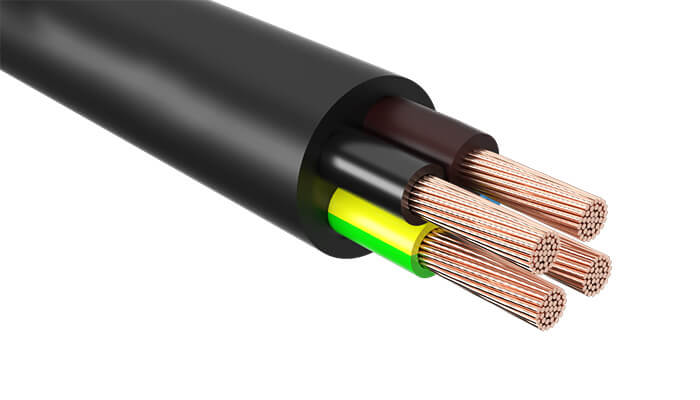

Конструкция
Аббревиатура КГ расшифровывается как кабель гибкий. Собственно, все силовые кабели подтверждены изгибу, но у рассматриваемой модификации гибкость чрезвычайна, и в этом одно из объяснений востребованности КГ.

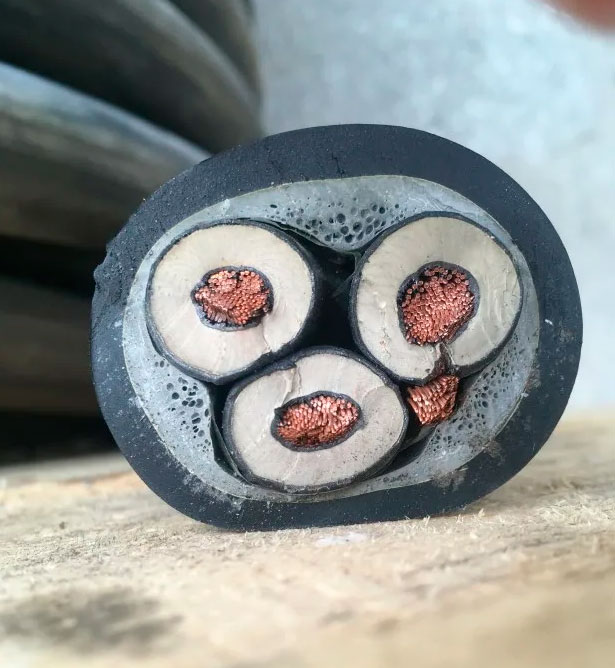

Составными элементами кабеля являются:
токоведущая жила - пучок тонких медных проволок круглого сечения. Общее число жил – от одной до пяти, диаметр сечения – от 0,5 до 240 кв.мм; обмотка из синтетической пленки (ПЭТ-Э) для каждой жилы;
изоляция на основе натурального или бутадиенового каучука;
второй разделительный слой из полиэтилентерефталатной пленки для скрутки жил;
наружное изоляционное покрытие на основе изопренового или бутадиенового каучука.

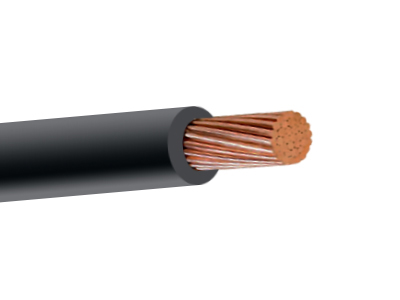

Конструкция изделий допускает варианты. В частности, одножильные проводники могут заключаться в единую защитную оболочку.

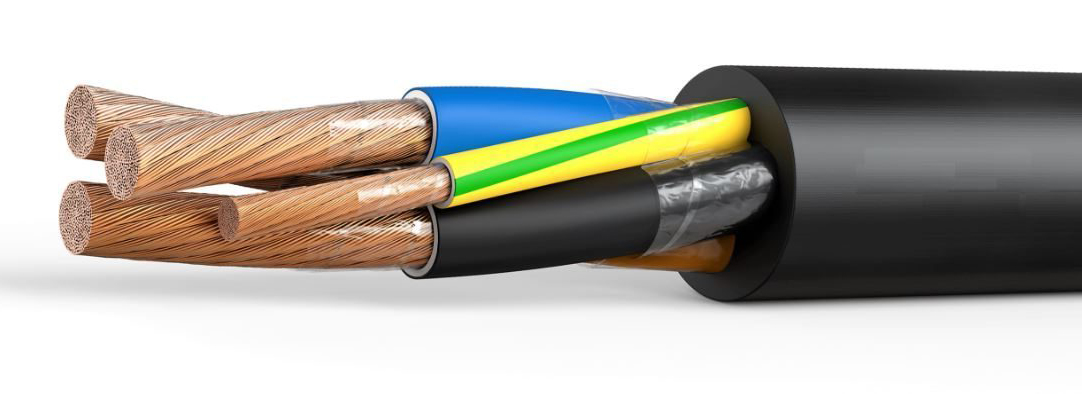

Жилы маркируются цветом или цифрами. На заземляющие наносят желто-зеленые полосы либо цифру 0, заземленную линейную обозначают светло-синим цветом. В остальном следуют международным стандартам.
Плюсы кабеля в резиновой изоляции
Как было указано выше, главным достоинством продукции является гибкость. Мягкая резиновая оболочка позволяет кабелю легко гнуться – минимальный радиус изгиба составляет восемь наружных диаметров. Причем, количество сжатий и растяжений и то, как интенсивно они будут осуществляться, не повлияет на рабочие характеристики:
стойкость к вибрации;
водонепроницаемость;
хорошие диэлектрические свойства – сопротивление изоляции не менее 50 кОм/м;
не распространение горения – параметр важен для обеспечения пожаробезопасности;
стойкость изоляционного покрытия к маслам и химически агрессивным веществам (для РТИ-1), что особенно ценно для сельскохозяйственного оборудования;
усилие на разрыв до 19.6 H/кв.мм.
Существенным достоинством является эксплуатация при отрицательных температурах - зимой КГ можно разматывать и скручивать, не боясь, что резина потрескается. Холодостойкая модификация (КГ-ХЛ) имеет нижний температурный предел -60 градусов по Цельсию. Без подогрева кабель прокладывают при температуре до -15 градусов. Верхний температурный режим - +60 градусов по Цельсию.
О минусах - проводник нельзя подвергать серьезным механическим воздействиям. Резине не под силу большие нагрузки. Если на кабель, например, упадет тяжелый предмет, то ждите повреждений. По этой же причине он не рекомендуется для прокладки в грунте.

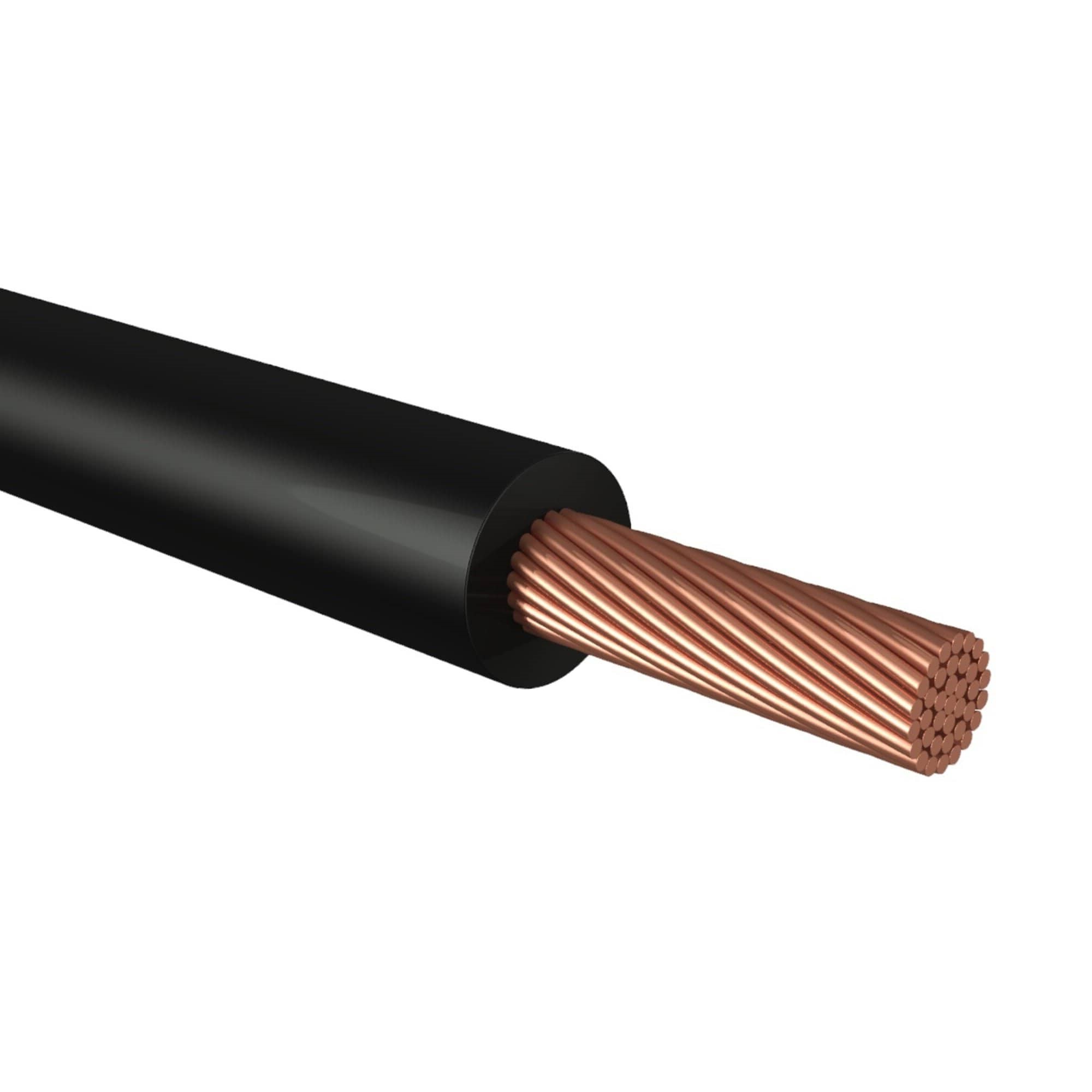

Особенности термоэластопласта
Около полутора десятилетий российские производители КПП присматриваются к термоэластопласту – новому высокоэластичному полимерному материалу, объединяющему свойства резин и пластмасс. Более того, гибкий кабель в покровах из термоэластопласта (КГтп) рассматривается как альтернатива классическому исполнению КГ.

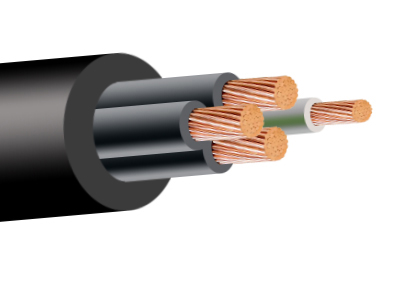

Токопроводящая часть у конкурентов схожа – многожильные провода из медных проволок 5 класса. В качестве изоляции жил и внешнего покрова выступает термоэластопласт.
В качестве железного довода новаторы выдвигают конечную стоимость данного кабеля. Во, первых, дешевле и доступнее сырье. Во-вторых, на цене изделий положительно сказывается исключение из производственного процесса затратной, требующей специального оборудования вулканизации. Технология экструзии проще, несет меньшую нагрузку на окружающую среду. К выпуску КГтп охотно подключились небольшие предприятия.
Что с эксплуатационными характеристиками? Они на высоте. По большинству позиций ТЭП ничуть не уступает каучуку. Хуже показатели электрического сопротивления (резина - не менее 1 МОм, ТЭП – от 0,05 МОм), также у термоэластопласта ниже абразивная устойчивость - вулканизированная резина демонстрирует лучше сопротивление истиранию. В остальном – ура передовым материалам:
ТЭП-оболочка лучше выдерживает воздействие прямых солнечных лучей;
температурный диапазон шире – ТЭП переносит сильные морозы (до -60 С, даже не в холодостойком исполнении) и температуру до +100 градусов;
методом экструзии изоляция накладывается точнее и ТЭП-кабель имеет меньшую толщину, все же сильный эксцентриситет при вулканизации со счетов не сбросить.
Электрические параметры КГтп соответствуют нормативной документации. Так что при соблюдении требований Правил эксплуатации электроустановок КПП с покровами на основе ТЭП (на базе синтетических каучуков) вполне может выступать достойной заменой гибкому кабелю в резиновой изоляции.
