Что такое структурированная кабельная система

Структурированная кабельная система – это комплекс кабельных магистралей предприятия, который объединяет множество телекоммутационных сервисов различного назначения, передающих сигналы всех типов – текстовые, голосовые, видео, мультимедийные… По сути это информационный «скелет» здания. Сегодня СКС стали неотъемлемой частью корпоративной коммуникации.

Очевидно, что сети играют важнейшую роль в бизнесе. Статистика показывает, что компании ежегодно теряют около 2 % оборота из-за сбоев в передаче данных по корпоративным сетям. Медленная сеть не лучшим образом сказывается на продуктивности сотрудников, качестве обслуживания клиентов. Как создать эффективную кабельную сеть? Давайте разбираться.

Принципы построения СКС

Все кабельные сети предприятия условно делятся на две группы: структурированные и под конкретную технологию передачи данных. Не нужно их путать. Например, телефонная линия только связывает абонентов АТС. СКС независима от оборудования и приложений, поэтому выступает универсальной средой передачи информации. В нее интегрируются компьютерные сети и телефония, охранные сигнализации, системы контроля доступа, видеонаблюдение, корпоративное радио и телевидение – да что угодно. При грамотном подходе можно автоматизировать многие процессы контроля, мониторинга и управления хозяйственными службами и системами жизнеобеспечения здания.

Универсальность – важнейший принцип СКС.

Такие стационарные системы разворачивают на продолжительный срок – от 5 лет. Поэтому при построении закладываются избыточность и гибкость. Принцип избыточности предполагает взгляд в завтра. Рационально заранее предусмотреть добавочные линии, необходимость в которых может возникнуть в дальнейшем, а также возможность перемещения рабочих мест и иных изменений конфигурации кабельной системы. В частности, определяя плотность размещения розеток, исходят не из сегодняшних потребностей, а из площади и функционала помещений. Когда понадобится организовать новые рабочие точки или пересадить сотрудников, администратор переключит контакты на кроссировочных панелях, и проблема будет решена. Чтобы не страшили будущие наращивания сети (а они наверняка предстоят), стоит пойти на увеличение начальных расходов.

Структурированность и устойчивость– третий принцип СКС. Здесь четкая иерархия: система разбита на блоки, где каждый отвечает определенным требованиям и выполняет свои задачи.

Для нескольких зданий или отдельного многоэтажного строения применяют модель иерархической звезды. Это традиционный подход. Структура имеет три подсистемы:

• магистральную здания и прилегающей территории;

• вертикальную, соединяющую этажи;

• горизонтальную подсистему каждого этажа – от распределительного пункта до розеток на рабочих местах.

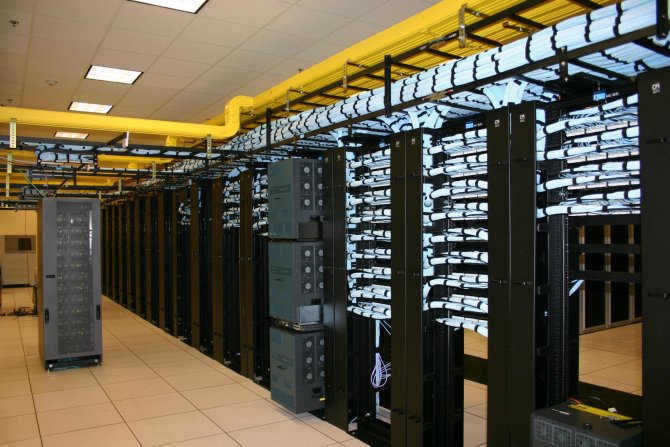

Итак, от главного кросса здания отходят вертикальные стволы, они связывают этажные коммутационные узлы – центральные звенья горизонтальных линий. Такая архитектура обеспечивает гибкое управление и оптимальна для адаптации к перестройкам. Одноточечное управление проще. Здесь рабочие места непосредственно соединяются с главным кроссом, минуя промежуточные звенья.

Основу СКС образуют следующие компоненты:

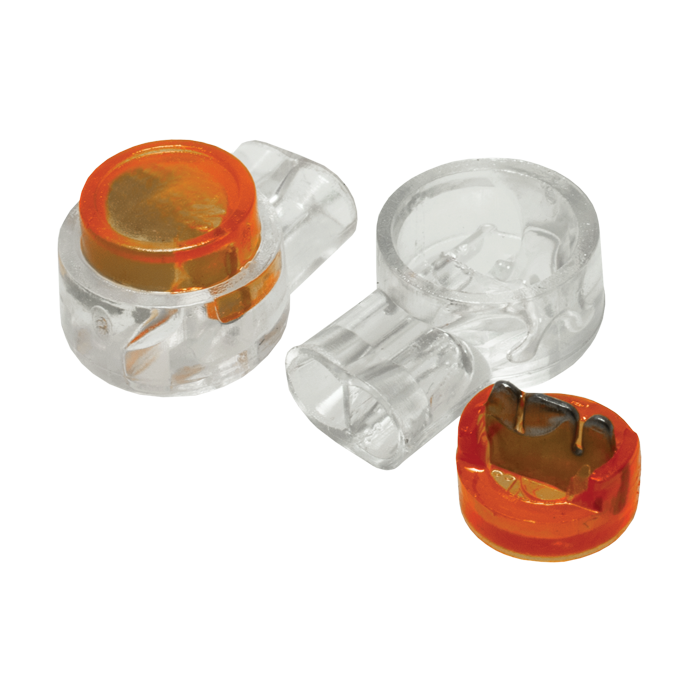

• кабель - витая пара или волоконно-оптический;

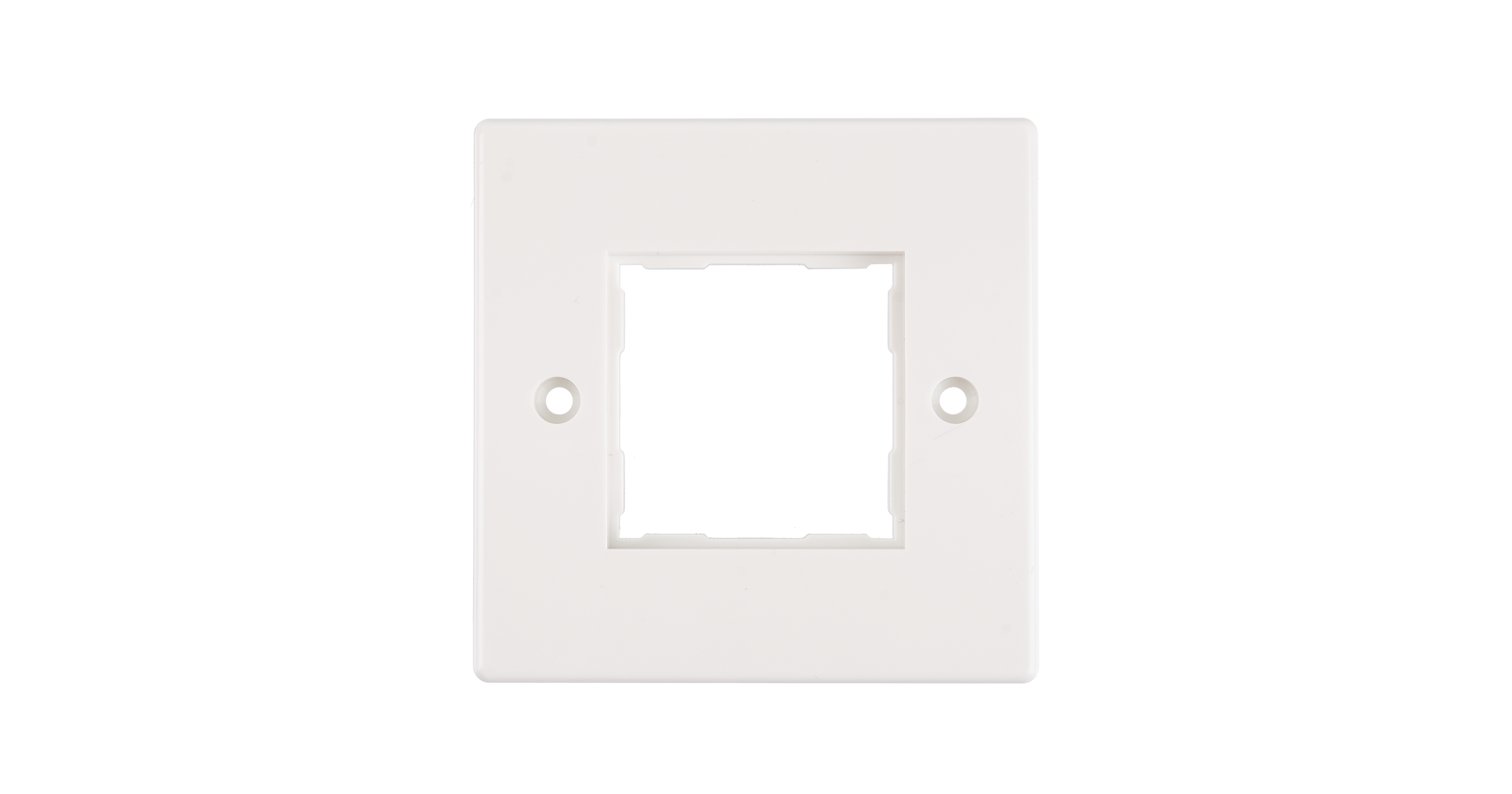

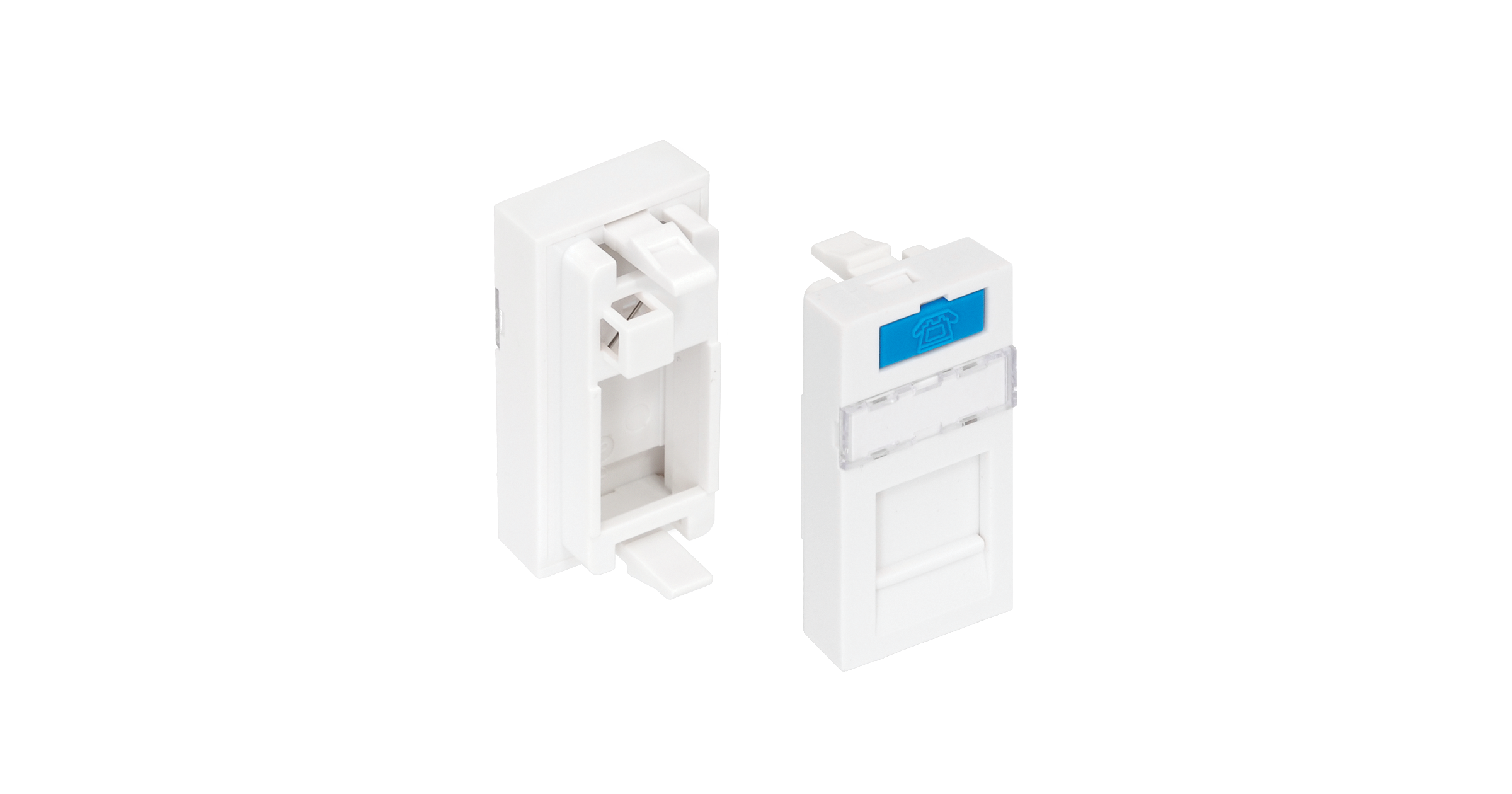

• розетки – ЭУИ для питания техники;

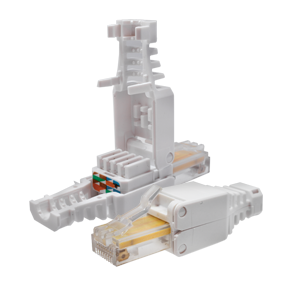

• коммутационные шнуры (патч-коды), посредством которых оборудование подключается к розеткам;

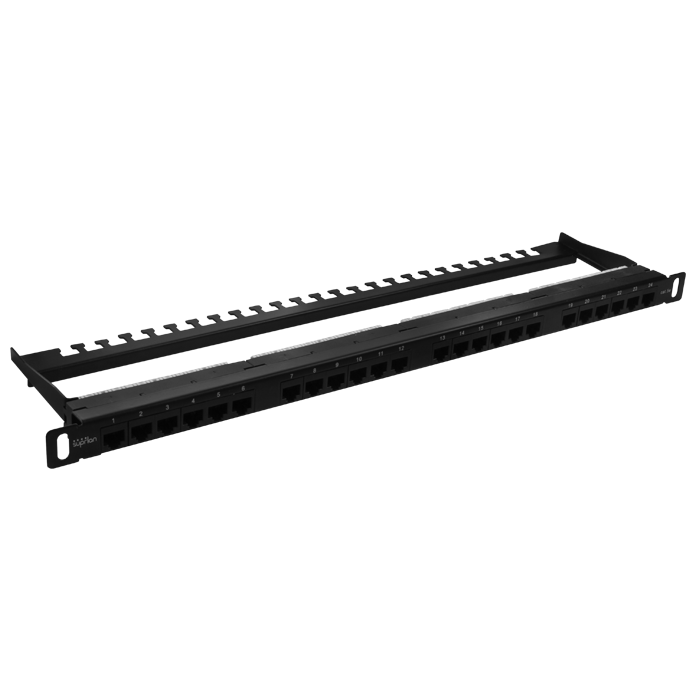

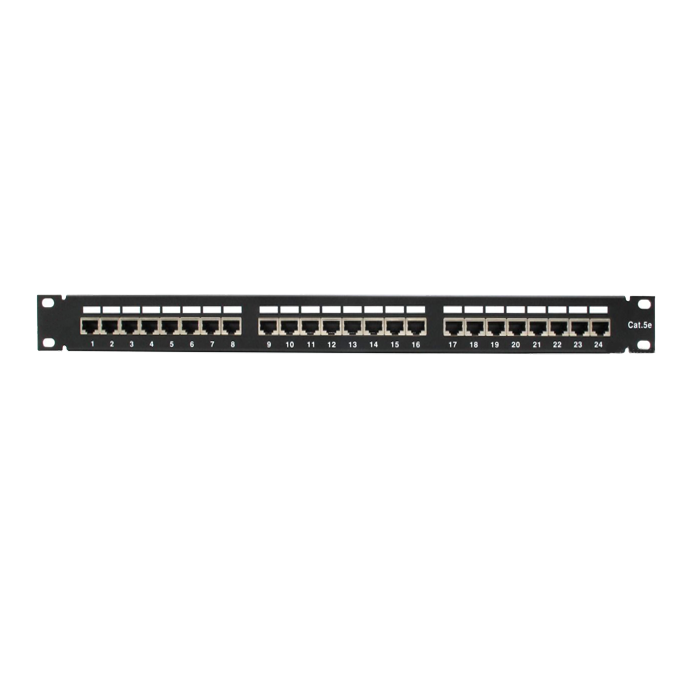

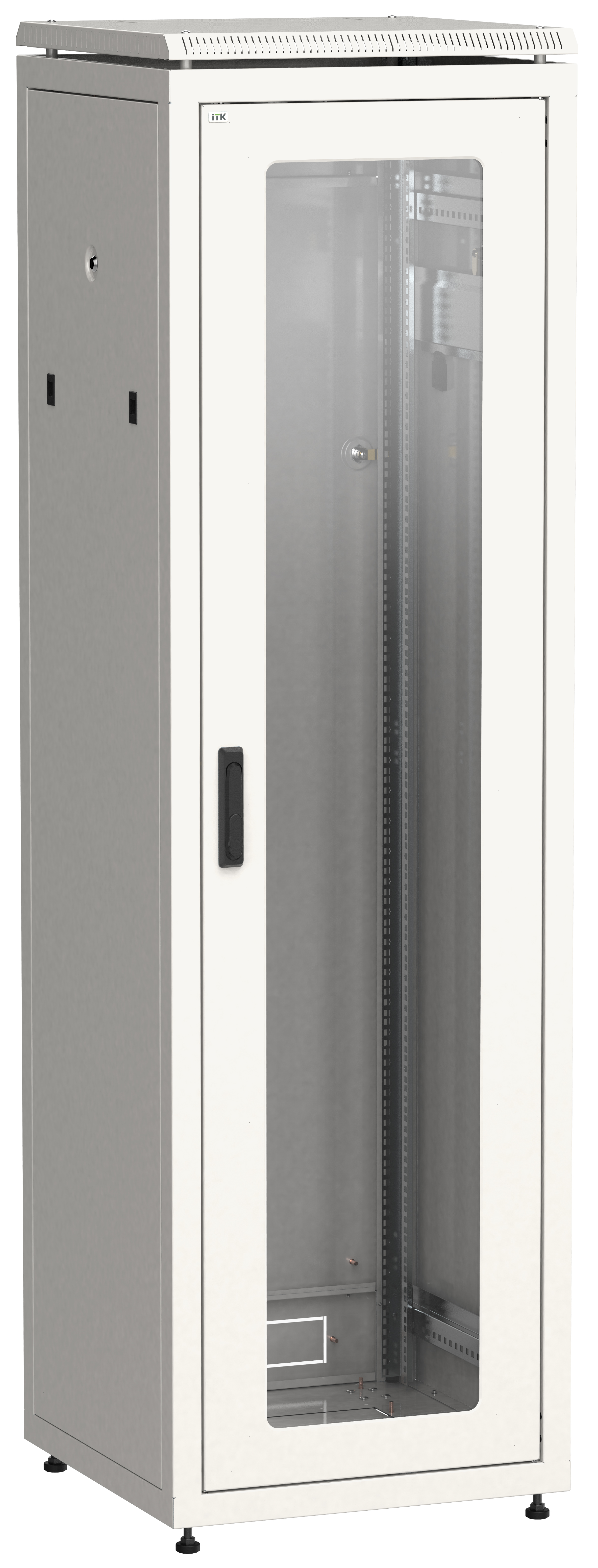

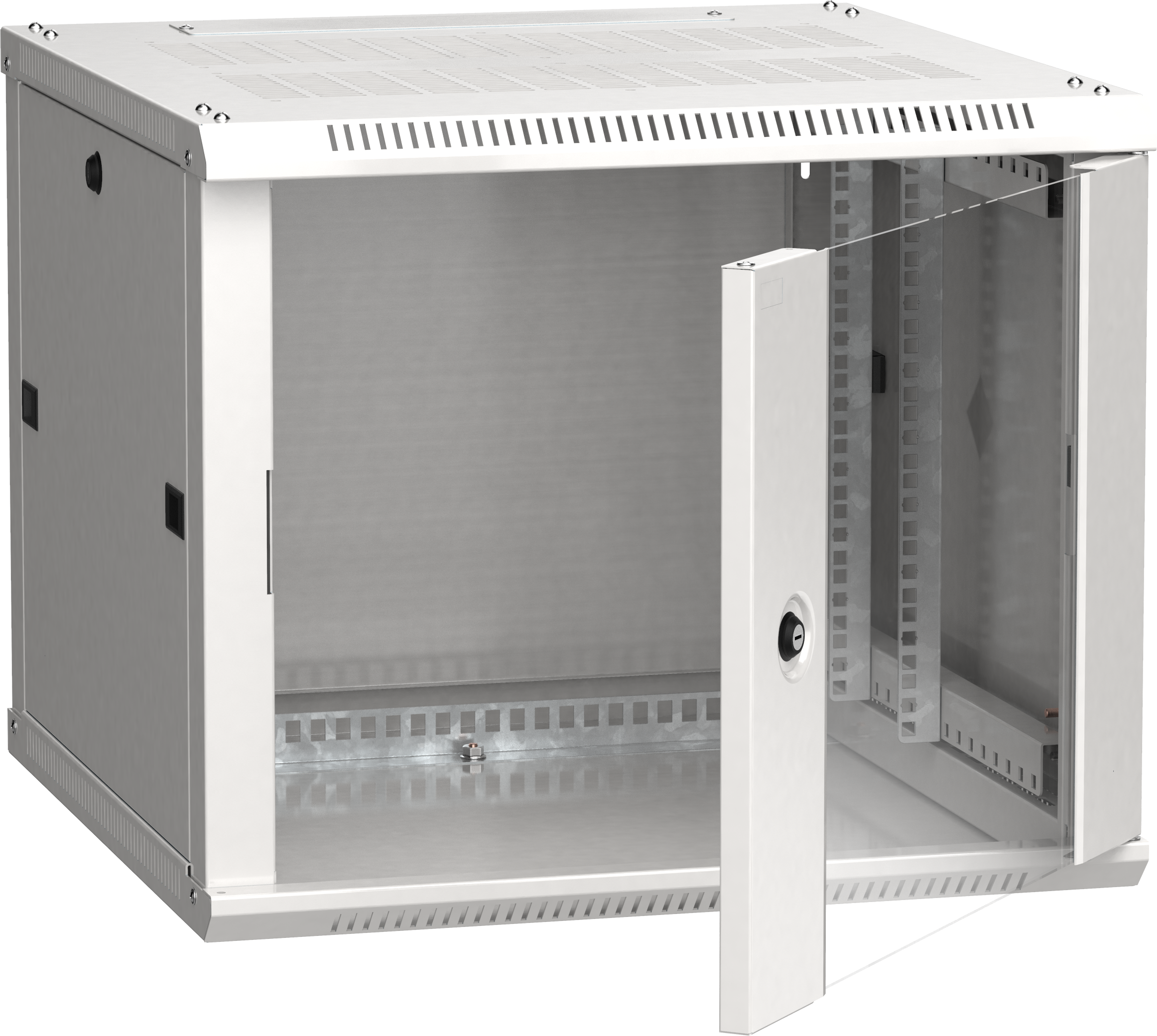

• коммутационные панели – они соединяют кабельные линии в коммутационных центрах.

Типы СКС

В перечень необходимых офисных сетей входят силовые и слаботочные магистрали. Рассмотрим их детальнее.

По электросиловым сетям подается энергия для питания техники и компьютерного парка, сеть освещения обеспечивает работу светильников. Провода прокладываются в настенных ПВХ-кабель-каналах, проволочных и глухих лотках, гофрах, могут маскироваться за фальш-потолком.

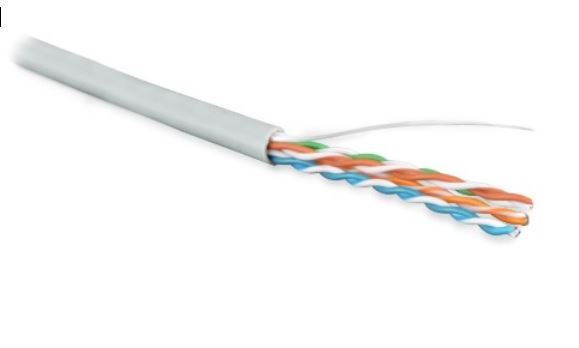

Компьютерные сети создают при помощи витой пары – кабеля с восемью медными жилами (или четырьмя парами) в разноцветной оплетке. Скорость и дальность сигнала, который идет по витой паре, определяет категория кабеля – Cat.5e передает данные со скоростью 100 Мбит на длину до 100 метров, cat. 6 – чуть дальше и быстрее (1 Гбит), а cat.7 – 10Гбит. Кабель монтируется аналогично - в пластиковые лотки и гофротрубы, он сопрягается с розетками RJ-45 и патч-панелями.

Телефонная сеть, если иметь в виду классические средства связи, требует наличия многопарного кабеля, розеток RJ-11, кросс-панелей и автоматической телефонной станции, которая будет связывать абонентов для внутрисетевого общения и позволит им пользоваться городскими линиями. Сейчас этот вид связи вытесняется ИП-телефонией.

Системы контроля и управления доступом – это программы, ведущие учет рабочего времени, ограничивающие вход на объект и в отдельные помещения. Большинство нынешних офисов оснащены программами из считывателя, дверного замка, блока управления и сервера. Сотрудники, входя в учреждение, прикладывают к специальному устройству карточку, и информация фиксируется. Более продвинутые модели оснащают биометрическими считывателями, они умеют открывать турникеты. Ну и самый элементарный пример - звонок на входе и блок управления на посту охраны.

Охранная и аварийно-пожарная сеть – обязательная защитная система от возгораний и прочих ЧП. Как минимум, помещения оборудуют датчиками задымления, табличками, указывающими пути эвакуации, щитом со специальным инструментарием. Крупные предприятия имеют развернутые комплексы, включающие противопожарную защиту и аварийное освещение. Базу охранных сигнализаций составляют датчики разного типа.

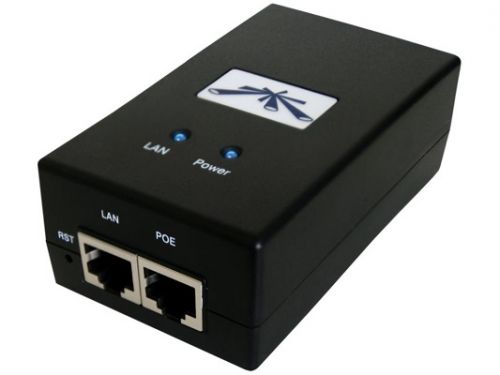

Аудиосистемы – это корпоративная радиорубка. Системы видеонаблюдения подразделяются на аналоговые и цифровые. В первых данные передаются по коаксиальному кабелю. Камеры соединены с видеорегистратором, а он – с монитором пульта управления. Цифровые видеокамеры передают информацию по витой паре или оптическому кабелю

Преимущества интегрированных систем

Ключевой термин в понятии «структурированная кабельная система» - стандартизация. Он применим ко всем ее составляющим – СКС имеет стандартизированные структуру и топологию, использует стандартизированные элементы, обеспечивает стандартизированные параметры и администрируется она также стандартизированным образом. Такая унификация, абсолютное соответствие национальным и международным стандартам дают массу преимуществ. В числе плюсов:

• интегрированная локальная сеть передает сигналы разного типа, возможно подключение любого оборудования, компьютерная сеть способна одновременно использовать разные сетевые протоколы;

• применение стандартных компонентов и материалов дает ресурс для удешевления комплектующих и снижения эксплуатационных расходов;

• модульность и стандартизация позволяют внести изменения в структуру, изменить масштаб, добавить или убрать неактуальные элементы;

• программный контроль доступа обеспечивает безопасность и защиту от постороннего вмешательства;

• администрирование требует минимальное количество персонала, что снижает затраты на обслуживание сети;

• длительная эксплуатация оправдывает капиталовложения.

Когда целесообразно внедрение СКС

Проложить неструктурированную кабельную трассу будет проще и быстрее. Правда, она сложнее поддается переоборудованию - компьютерные сети придется модернизировать лет через пять, а охранные системы и того раньше.

Проектирование и монтаж структурированных кабельных систем потребуют больших вложений. Усилия оправдают себя в следующих обстоятельствах:

• оснащается вновь построенное задние;

• необходимо проложить компьютерную сеть;

• существующие магистрали не отвечают требованиям надежности, эффективности, безопасности и требуют замены.
